Sàn nâng kỹ thuật OAK500

Sàn nâng kỹ thuật OAK500

Code: OAK500
Giá: 650,000
Bảo hành: 05 năm
Kích thước: 500x500x28mm
Trọng lượng: 8kg/ tấm
Đơn giá: 650,000đ/m2

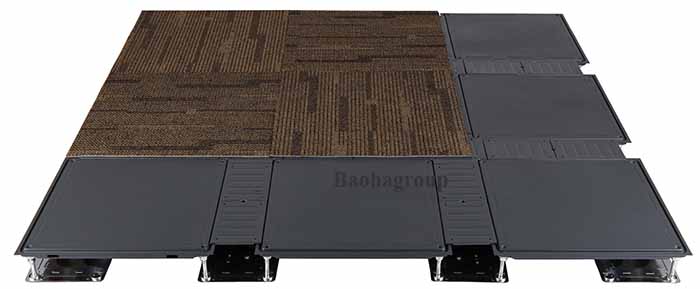

  • Hệ thống sàn nâng OAK-NET500 có đường máng cáp chạy xung quanh mỗi tấm sàn nâng.
  • Tấm sàn nâng OA được cố định với bệ chân đế bằng thép mạ kẽm bởi 04 chiếc vít.
  • Chiều cao sàn nâng có thể điều chỉnh từ trên bề mặt tấm sàn nâng.
  • Mỗi đường máng cáp có 01 lỗ mở, cung cấp tối đa giải pháp đi dây dẫn.
  • Hệ thống dây dẫn có thể được đánh dấu và phân tách để thuận tiện trong việc bảo trì và cải tạo, cũng như tiết kiệm không gian cho tòa nhà.

Màu sắc

Sàn nâng kỹ thuật OAK500
Sàn nâng kỹ thuật OAK500

Thông số kỹ thuật

SÀN NÂNG KỸ THUẬT OA/BARE 500MM CÓ ĐƯỜNG RÃNH CÁP

  • Item: sàn nâng kỹ thuật tấm thép lõi xi măng OA/ bare (Network Raised Floor)
  • No: OAK500
  • Kích thước: 500×500×28 mm
  • Vật liệu: Thép + xi măng nhẹ




BIÊN DẠNG TẤM SÀN NÂNG OA/ BARE 500MM



Loại tấm OA500A OA500C1 OA500C2 OA500C3
Biên dạng sản phẩm  bien dang sàn nâng kỹ thuật OA   bien dang sàn nâng kỹ thuật OA bien dang sàn nâng kỹ thuật OA bien dang sàn nâng kỹ thuật OA



         sàn nâng kỹ thuật OA        sàn nâng kỹ thuật OA        sàn nâng kỹ thuật OA

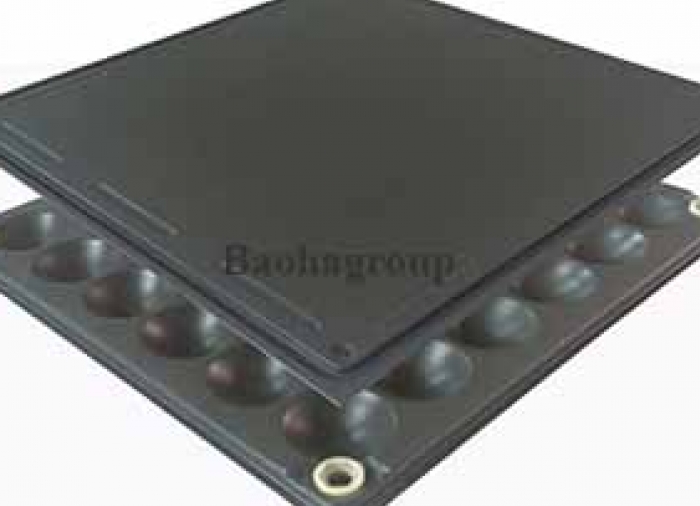

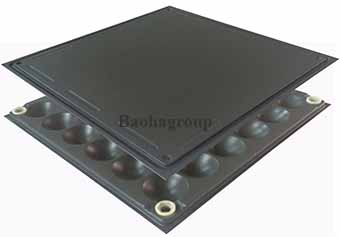

                                                                               MẶT CẮT TẤM SÀN NÂNG OA/ BARE

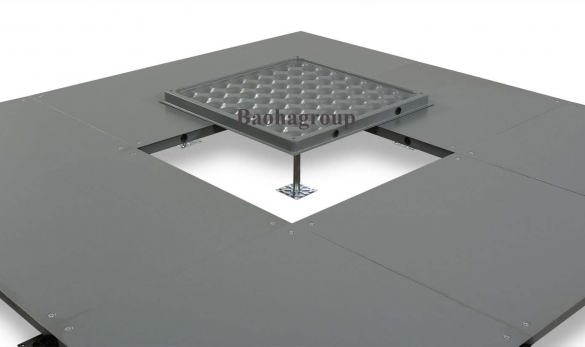

Tấm sàn nâng khuôn thép lõi xi măng OA/ Bare bề mặt tấm sàn nâng là tấm thép phẳng, loại thép siêu cứng. tấm thép mặt đáy được thiết kế đặ biệt và khoa học, dập hình quả bóng lõm. Sau khi liên kết 2 tấm thép trên bằng phương pháp hàn điện trở, tấm sàn nâng OA/ Bare được phủ sơn epoxy màu xám đen chống ăn mòn và phun lấp đầy phần rống tấm sàn nâng bởi xi măng nhẹ.

Sàn nâng kỹ thuật OA cùng hệ chân đế đỡ sàn được làm hoàn toàn bằng thép, Hệ chân đế đỡ sàn được mạ kẽm, chiều cao chân đế có thể điều chỉnh. Bề mặt sàn nâng có thể trang trí bằng thảm chống tĩnh điện hoặc các loại vật liệu khác. Sàn nâng OA/ Bare có khả năng chịu tải cao, chống cháy, chống ẩm và chống tĩnh điện.







SÀN NÂNG KỸ THUẬT CTLINK®  OA/BARE CÓ ĐƯỜNG RÃNH CÁP OAK500mm








              Tấm sàn
OA/BARE 500MM                                                      Chân đế sàn nâng OA

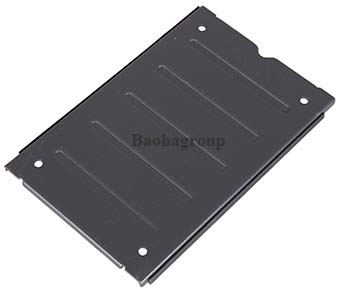

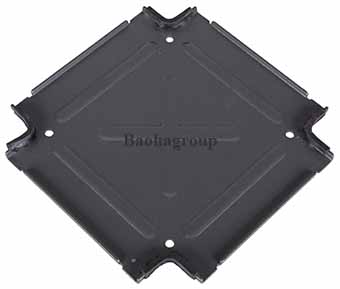

               Nắp máng vuông sàn nâng OA                                             Nắp máng dài
sàn nâng OA

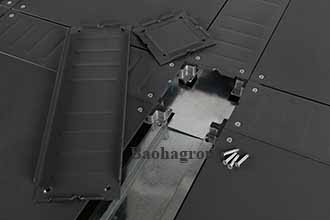

Hệ thống sàn nâng OAK-NET500 có đường máng cáp chạy xung quanh mỗi tấm sàn nâng. Tấm sàn nâng OA được cố định với bệ chân đế bằng thép mạ kẽm bởi 04 chiếc vít. Chiều cao sàn nâng có thể điều chỉnh từ trên bề mặt tấm sàn nâng. Mỗi đường máng cáp có 01 lỗ mở, cung cấp tối đa giải pháp đi dây dẫn. Hệ thống dây dẫn có thể được đánh dấu và phân tách để thuận tiện trong việc bảo trì và cải tạo, cũng như tiết kiệm không gian cho tòa nhà.




Đặc điểm sàn nâng kỹ thuật:

  • Độ cao sàn hoàn thiện(FFH) từ 35-150mm, khuyến cáo nên dùng FFH 50mm để thuận lợi lắp đặt ổ cắm. Độ cao sàn hoàn thiện thấp sẽ cung cấp thêm không gian bên trên mặt sàn.
  • Tuổi thọ sử dụng cao, kích thước nhỏ gọn, linh hoạt thay đổi vị trí giữa các tấm sàn nâng, dễ bảo trì và có thể tái sử dụng.
  • Hệ thống dây được đánh dấu và phân chia khoa hoạc, thuận tiện cho việc bảo trì
  • Lỗ thông sàn có sẵn ở mọi vị trí giao điểm của máng cáp, thuận tiện cho việc lên dây thiết bị.
  • Nắp đậy máng cáp có thể hoán đổi với ổ cắm
  • Chân đế kiểu bulong, điều chỉnh độ cao từ trên mặt sàn nâng, hiệu quả lắp đặt cao hơn





Ưu điểm sàn nâng kỹ thuật:

  • Tuổi thọ sử dụng cao, kích thước nhỏ gọn, linh hoạt thay đổi vị trí giữa các tấm sàn nâng, dễ bảo trì và có thể tái sử dụng.
  • Dễ dàng lắp đặt
  • Kết cấu hoàn toàn bằng thép, chống va đập, chống trầy xước, chống ăn mòn
  • Phạm vi điều chỉnh độ cao từ 35 ~ 800mm
  • Không gian rộng rãi cho hệ thống dây điện chạy dưới sàn nâng
  • Khả năng chịu tải nặng và chống cháy tuyệt vời









Tham khảo sàn nâng kỹ thuật OA/ Bare khác:









Ứng dụng sàn nâng kỹ thuật:

  • Văn phòng
  • Phòng UPS
  • Phòng hệ thống (ngân hàng, công ty, nhà máy, . . . )
  • Phòng điều khiển (đập thủy điện, nhà máy điện, . . . )
  • Phòng tín hiệu (hệ thống tàu điện ngầm)
  • Phòng thí nghiệm
  • Phòng máy tính (trung tâm đào tạo, café internet, . . . )
  • Trung tâm điều khiển vệ tinh
  • Các nơi cần sửa đổi thường xuyên (Hội chợ, Showrooms, trang trí window gian hàng, . ..)

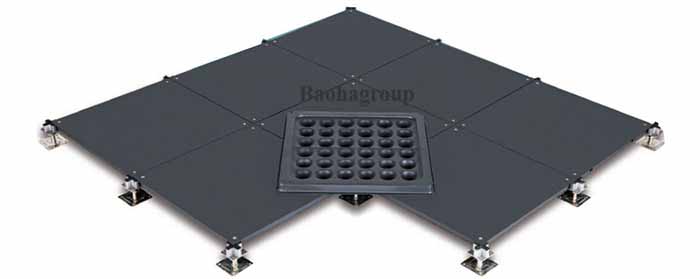

                          MỘT SỐ HÌNH ẢNH SÀN NÂNG KỸ THUẬT OA/ BARE







Tham khảo ứng dụng của sàn nâng kỹ thuật:





  CÁC LOẠI SƠ ĐỒ LẮP ĐẶT SÀN NÂNG KỸ THUẬT OAK500








CẤU TRÚC BÊN DƯỚI SÀN NÂNG KỸ THUẬT OAK500:

Chân đế sàn nâng OA được phân loại thành chân đế tiêu chuẩn, chân đế gia cố, chân đế siêu chắc, và chân đế chuyên dùng cho lắp đặt ram dốc. Độ dày bề mặt lớp mạ từ 4-12µm. Độ bám dính của lớp mạ có thể đạt mức cao nhất. Kiểm tra phun cát trong 72 giờ, không có hiện tượng ăn mòn.




Hệ thống sàn nâng OA500 dùng các loại chân đế sau:


Chân đế sàn nâng C-01sàn nâng kỹ thuật OA
Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 300mm,
Sử dụng như là một loại chân tiêu chuẩn.

Thông số:
Đầu chân đế bằng nhôm đúc, đai ốc tăng chỉnh độ cao M18
Bệ chân đế bằng thép mạ kích thước ≥ 100x100x2.0mm
Mỗi chân đế cho phép điều chỉnh độ cao từ 25mm-30mm.


Chân đế sàn nâng- C02
Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 300mm,
Sử dụng như là một loại chân tiêu chuẩn.
chân đế nhôm đúc sàn nâng kỹ thuật OA-bare

Thông số chân đế sàn nâng OA/ BARE:Đầu chân đế bằng nhôm đúc, đai ốc tăng chỉnh độ cao M16
  • Bệ chân đế bằng thép mạ màu trắng kích thước ≥ 100x100x 2.0mm
  • Mỗi chân đế cho phép điều chỉnh độ cao từ 25mm-30mm.




sàn nâng kỹ thuật OA       sàn nâng kỹ thuật OA             sàn nâng kỹ thuật OA

                                                                   MỘT SỐ HÌNH ẢNH SÀN NÂNG KỸ THUẬT OA/ BARE





BẢNG PHÂN LOẠI TẤM SÀN NÂNG OAK500 THEO TẢI TRỌNG

Tấm sàn nâng OA/ Bare 500mm OA800A/0A800C/OA1000A/OA1000C
Loại tấm Diễn giải Tải tập trung/ Độ xiên
(kN/mm)
Tải tới hạn(kN) Chiều cao tiêu chuẩn Trọng lượng (kG/m2)
OA800A 300kG / Tấm sàn nâng OA loại đặc Tâm tấm sàn: 5000/2.0
Trung điểm một cạnh tấm sàn: 5000/2.5
Tâm tấm sàn: 15000
Trung điểm một cạnh tấm sàn: 12000
70~200 mm 36
OA800C 300kG/ Tấm sàn nâng OA 02 lỗ cắt Tâm tấm sàn: 4500/2.0
Trung điểm một cạnh tấm sàn: 4500/2.5
Tâm tấm sàn: 12000
Trung điểm một cạnh tấm sàn: 10000
70~200 mm 36
OA1000A 500kG / Tấm sàn nâng OA loại đặc Tâm tấm sàn: 6000/2.0
Trung điểm một cạnh tấm sàn: 6000/2.5
Tâm tấm sàn: 18000
Trung điểm một cạnh tấm sàn: 14000
70~200 mm 39.6
OA1000C 500kG / Tấm sàn nâng OA 02 lỗ cắt Tâm tấm sàn: 5500/2.0
Trung điểm một cạnh tấm sàn: 5500/2.5
Tâm tấm sàn : 15000
Trung điểm một cạnh tấm sàn: 12000
70~200 mm 39.6




 BẢNG PHÂN LOẠI CHÂN ĐẾ/ THANH NGANG SÀN NÂNG OAK500

Chân đế đầu nhôm đúc cho sàn nâng kỹ thuật OA/ Bare CTLINK
Mã chân đế Chiều cao chân đế (mm) Tải ngang (kG) Tải đứng (18 kN) Đầu chân đế Thanh ren Bệ chân đế
OA-PST80 80 ± 20 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 90x90mm, dày 3mm
OA-PST100 100 ± 20 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 90x90mm, dày 3mm
OA-PST150 150 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 90x90mm, dày 3mm
OA-PST200 200 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 90x90mm, dày 3mm
Mã chân đế Chiều cao chân đế (mm) Tải ngang (kG) Tải đứng (18 kN) Đầu chân đế Ống tuýp Bệ chân đế
OA-PST250 250 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST300 300 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST350 350 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST400 400 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST450 450 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST500 500 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm

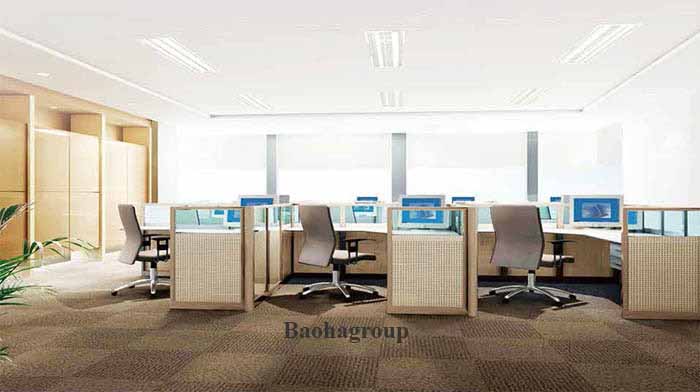

SÀN NÂNG OAK500 SAU KHI LẮP ĐẶT, THÔNG THƯỜNG HOÀN THIỆN BẰNG THẢM VĂN PHÒNG








 Baohagroup chuyên cung cấp Hệ thống sàn nâng kỹ thuật (Access Floor System) bao gồm Tấm Thông Hơi (Perforated Panel), tấm sàn thép, Sàn nâng kỹ thuật mặt phủ HPL, ... Các sản phẩm đã qua kiểm nghiệm được cấp chứng chỉ chất lượng và in logo trên từng sản phẩm sàn để tránh việc sử dụng hàng giả kém chất lượng.


Với đội ngũ nhân công được  đào tạo chuyên sâu, có bề dày kinh nghiệm đáp ứng các tiêu chuẩn khắt khe về chất lượng sản phẩm và kỹ thuật, đã tạo được sự tin cậy của nhiều khách hàng trên toàn quốc.



Bao Ha Group tin tưởng rằng sản phẩm Sàn nâng kỹ thuật sẽ đem lại sự hợp tác dài lâu với mỗi khách hàng.


Vui lòng liên hệ ngay với chúng tôi để được báo giá sàn nâng kỹ thuật và thông số kỹ thuật cụ thể,

Hotline HN: 0902288875
Hotline HCM: 0902288843.
