Sàn nâng kỹ thuật OA/ Bare 500mm

Sàn nâng kỹ thuật OA/ Bare 500mm

Code: OA500
Giá: 650,000
Bảo hành: 05 năm
Kích thước: 500x500x28mm
Trọng lượng: 8kg/ tấm
Đơn giá: 650,000đ/m2

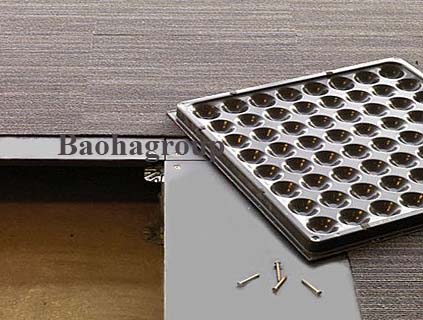

  • Tấm sàn nâng khuôn thép lõi xi măng OA/ Bare gồm tấm thép mặt trên là tấm thép phẳng, loại thép siêu cứng, Tấm thép mặt đáy được thiết kế đặC biệt và khoa học, dập 64 hình quả bóng lõm. Sau khi liên kết 2 tấm thép trên bằng phương pháp hàn điện trở, tấm sàn nâng OA/ Bare được phủ sơn epoxy màu xám đen chống ăn mòn và cuối cùng phun lấp đầy phần rống bên trong tấm sàn nâng bằng bê tông siêu nhẹ.

Màu sắc

Sàn nâng kỹ thuật OA/ Bare 500mm

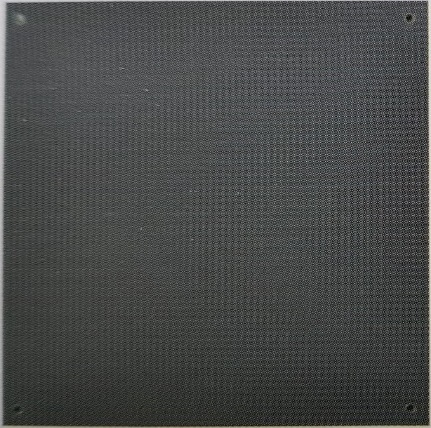

sàn nâng kỹ thuật OA đen
Sàn nâng kỹ thuật OA/ Bare 500mm
sàn nâng kỹ thuật OA xám

Thông số kỹ thuật

SÀN NÂNG KỸ THUẬT CTLINK®  OA/BARE 500MM

  • Tên sản phẩm: Hệ thống sàn nâng kỹ thuật khuôn thép lõi xi măng OA/ bare 500mm(OA/Bare Network Raised Floor)

  • Kích thước: 500×500×28 mm

  • Vật liệu: Thép + xi măng nhẹ

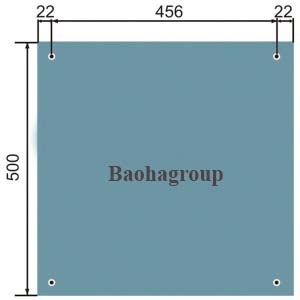

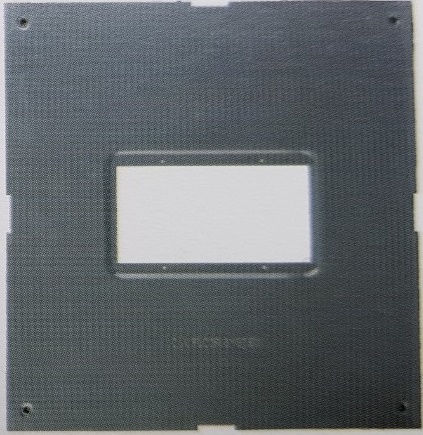

BIÊN DẠNG CỦA TẤM SÀN NÂNG OA/ BARE 500MM

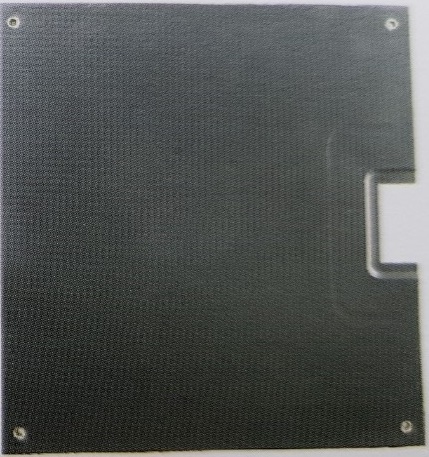

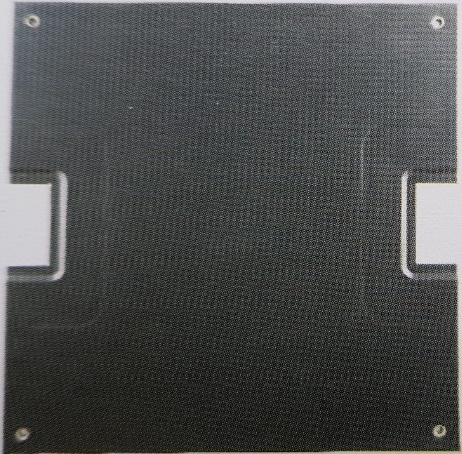

Loại tấm OA500A OA500C1 OA500C2 OA500C3
Biên dạng sản phẩm  bien dang sàn nâng kỹ thuật OA   bien dang sàn nâng kỹ thuật OA bien dang sàn nâng kỹ thuật OA bien dang sàn nâng kỹ thuật OA



         sàn nâng kỹ thuật OA        sàn nâng kỹ thuật OA        sàn nâng kỹ thuật OA

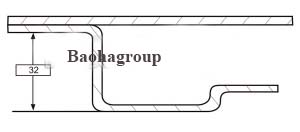

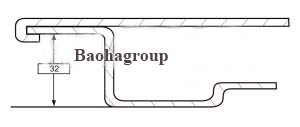

                                                                             MẶT CẮT TẤM SÀN NÂNG OA/ BARE 500mm




  • Tấm sàn nâng khuôn thép lõi xi măng OA/ Bare gồm tấm thép mặt trên là tấm thép phẳng, loại thép siêu cứng, Tấm thép mặt đáy được thiết kế đặC biệt và khoa học, dập 64 hình quả bóng lõm. Sau khi liên kết 2 tấm thép trên bằng phương pháp hàn điện trở, tấm sàn nâng OA/ Bare được phủ sơn epoxy màu xám đen chống ăn mòn và cuối cùng phun lấp đầy phần rống bên trong tấm sàn nâng bằng bê tông siêu nhẹ.

  • Tấm sàn nâng kỹ thuật OA/ Bare cùng hệ thống chân đế đỡ tấm sàn được làm hoàn toàn bằng thép hoặc đầu đế bằng nhôm đúc, Hệ thống chân đế đỡ sàn được mạ điện phân, chiều cao chân đế có thể điều chỉnh theo nhu cầu thực tế. Bề mặt sàn nâng OA/ Bare cho phép khách hàng tuỳ biến trang trí, hoàn thiện bằng nhiều loại vật liệu khác nhau như trải thảm chống tĩnh điện, thảm văn phòng, lát gạch Ceramic, Đá Granite, sàn gỗ công nghiệp, sàn nhựa conductive PVC/ Vinyl, . . .  hoặc các loại vật liệu cao cấp khác. Sàn nâng OA/ Bare có khả năng chịu tải cao, chống cháy, chống ẩm, chống tĩnh điện và cách âm.



Đặc điểm sàn nâng kỹ thuật OA/ Bare 500:

  • Tuổi thọ sử dụng cao, kích thước nhỏ gọn, dễ dàng linh hoạt hoán đổi vị trí giữa các tấm sàn nâng cho nhau, dễ dàng bảo trì, nâng cấp mở rộng và hoàn toàn có thể tháo rời, tái sử dụng 100%.
  • Dễ dàng lắp đặt
  • Kết cấu hoàn toàn bằng thép, chống va đập, chống trầy xước, chống ăn mòn
  • Phạm vi điều chỉnh độ cao mặt sàn hoàn thiện từ 150mm đến 800mm
  • Không gian bên dưới sàn nâng rộng rãi cho phép linh hoạt lắp đặt hệ thống dây điện, cáp quang, thanh máng cáp, . . . chạy dưới sàn nâng
  • Khả năng chịu tải trọng nặng và chống cháy tuyệt vời







Tham khảo sàn nâng kỹ thuật OA/ Bare khác:












sàn nâng kỹ thuật OAỨng dụng sàn nâng kỹ thuật OA/ Bare:

  • Toà nhà Văn phòng
  • Phòng UPS
  • Phòng hệ thống thông tin, an ninh, điều khiển điều hành cảu ngân hàng, tổng công ty, nhà máy, . . .
  • Phòng điều khiển (đập thủy điện, nhà máy điện, trạm điện trung thế, hạ thế, . . . )
  • Phòng tín hiệu (hệ thống tàu điện ngầm)
  • Phòng thí nghiệm
  • Phòng máy tính (trung tâm đào tạo, café internet, . . . )
  • Trung tâm điều khiển vệ tinh
  • Các khu vực cần sửa đổi, nâng cấp thường xuyên (Hội chợ, Showrooms, trang trí window gian hàng, . ..)









Tham khảo ứng dụng của sàn nâng kỹ thuật:





CẤU TRÚC BÊN DƯỚI SÀN NÂNG OA/ BARE:

Chân đế sàn nâng được phân loại thành chân đế tiêu chuẩn, chân đế gia cố, chân đế chống động đất, và chân đế chuyên dùng cho lắp đặt ram dốc để vạn chuyển máy móc, thiết bị. Độ dày bề mặt lớp mạ điện phân từ 4-12µm. Độ bám dính của lớp mạ có thể đạt mức cao nhất. Kiểm tra phun cát trong 72 giờ, không có hiện tượng ăn mòn.

Hệ thống sàn nâng kỹ thuật OA500 dùng các loại chân đế sau:



Chân đế sàn nâng - F-01sàn nâng kỹ thuật OA

  • Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 130mm,
  • Sử dụng như là một loại chân tiêu chuẩn.

Thông số:
  • Đầu chân đế bằng thép mạ điện phân, kích thước 75x75mm,
  • dày 3.0mm, đai ốc tăng chỉnh độ cao M16
  • Bệ chân đế bằng thép mạ điện phân kích thước ≥ 100x100mm, độ dày ≥ 2.0mm
  • Mỗi chân đế cho phép điều chỉnh độ cao từ 25mm-35mm.

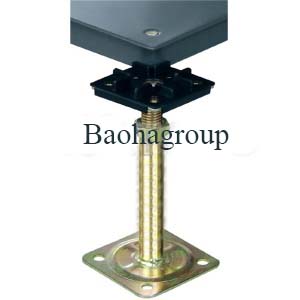

Chân đế sàn nâng F-02sàn nâng kỹ thuật OA

  • Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≥ 150mm,
  • Sử dụng như là một loại chân tiêu chuẩn.

Thông số chân đế sàn nâng OA/ BARE:
  • Đầu chân đế bằng thép mạ điện phân, kích thước 75x75x3.0mm
  • Ống tuýp loại 1: ống thép Ø22mm, dày 1.2mm, đai ốc M18
  • Ống tuýp loại 2: ống thép Ø25mm, dày 1.2/ 1.5/ 1.8mm, đai ốc M18
  • Ống tuýp loại 3: ống thép Ø32mm, dày 1.2/ 1.5/ 1.8mm, đai ốc M18
  • Bệ chân đế bằng thép mạ điện phân kích thước ≥ 100x100x 2.0mm
  • Mỗi chân đế cho phép điều chỉnh độ cao từ 25mm-35mm.

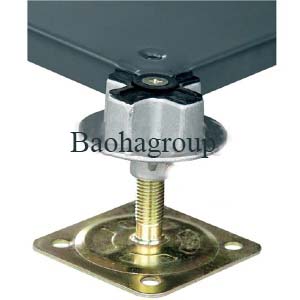

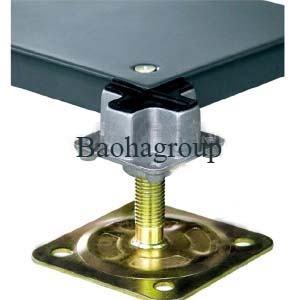

 Chân đế sàn nâng C-01sàn nâng kỹ thuật OA

  • Thiết kế đặc biệt cho hệ thống sàn nâng 500x500mm.
  • Sử dụng như là một loại chân tiêu chuẩn.

Thông số chân đế sàn nâng OA/ BARE:
  • Đầu chân đế bằng nhôm đúc, đai ốc M16
  • Bệ chân đế bằng thép mạ điện phân kích thước ≥ 100x100mm, độ dày ≥ 2.0mm
  • Mỗi chân đế cho phép điều chỉnh độ cao từ 25mm-35mm.

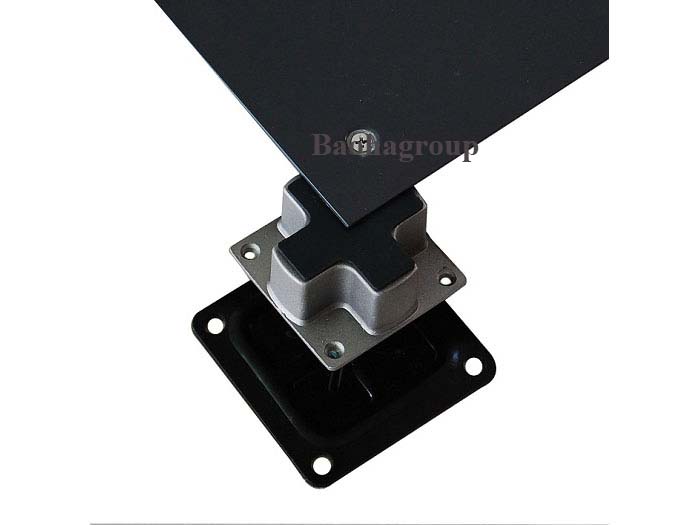

Chân đế sàn nâng C-02sàn nâng kỹ thuật OA

  • Thiết kế đặc biệt cho hệ thống sàn nâng 600x600mm.
  • Sử dụng như là một loại chân tiêu chuẩn.
  • Ưu điểm: Thuận lợi cho việc lắp đặt tấm sàn nâng OA.
  • Sử dụng vít để khóa 04 góc tấm sàn nâng OA.

Thông số chân đế sàn nâng OA/ BARE:
  • Đầu chân đế là loại nhôm đúc chia 04 múi, đai ốc M16
  • Bệ chân đế bằng thép mạ màu trắng kích thước ≥ 100x100mm, độ dày ≥ 2.0mm
  • Mỗi chân đế cho phép điều chỉnh độ cao từ 15mm-25mm.





sàn nâng kỹ thuật OA       sàn nâng kỹ thuật OA             sàn nâng kỹ thuật OA

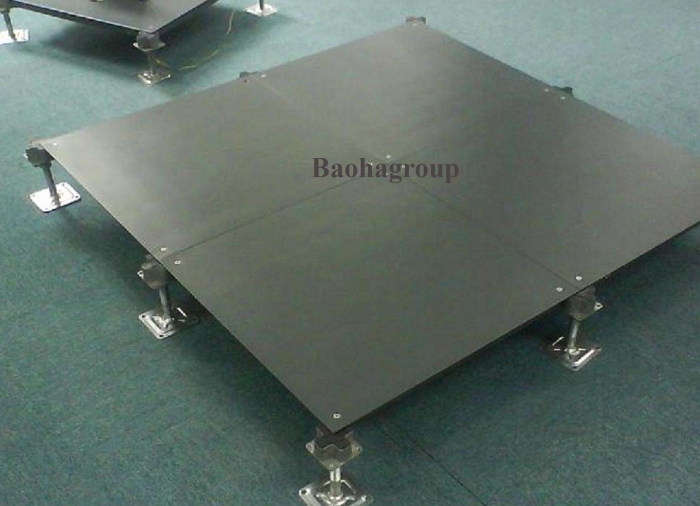

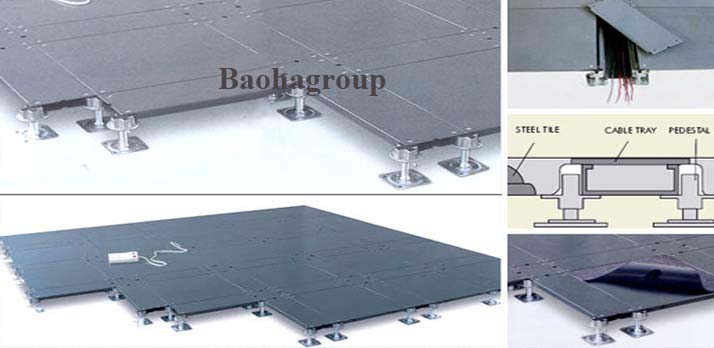

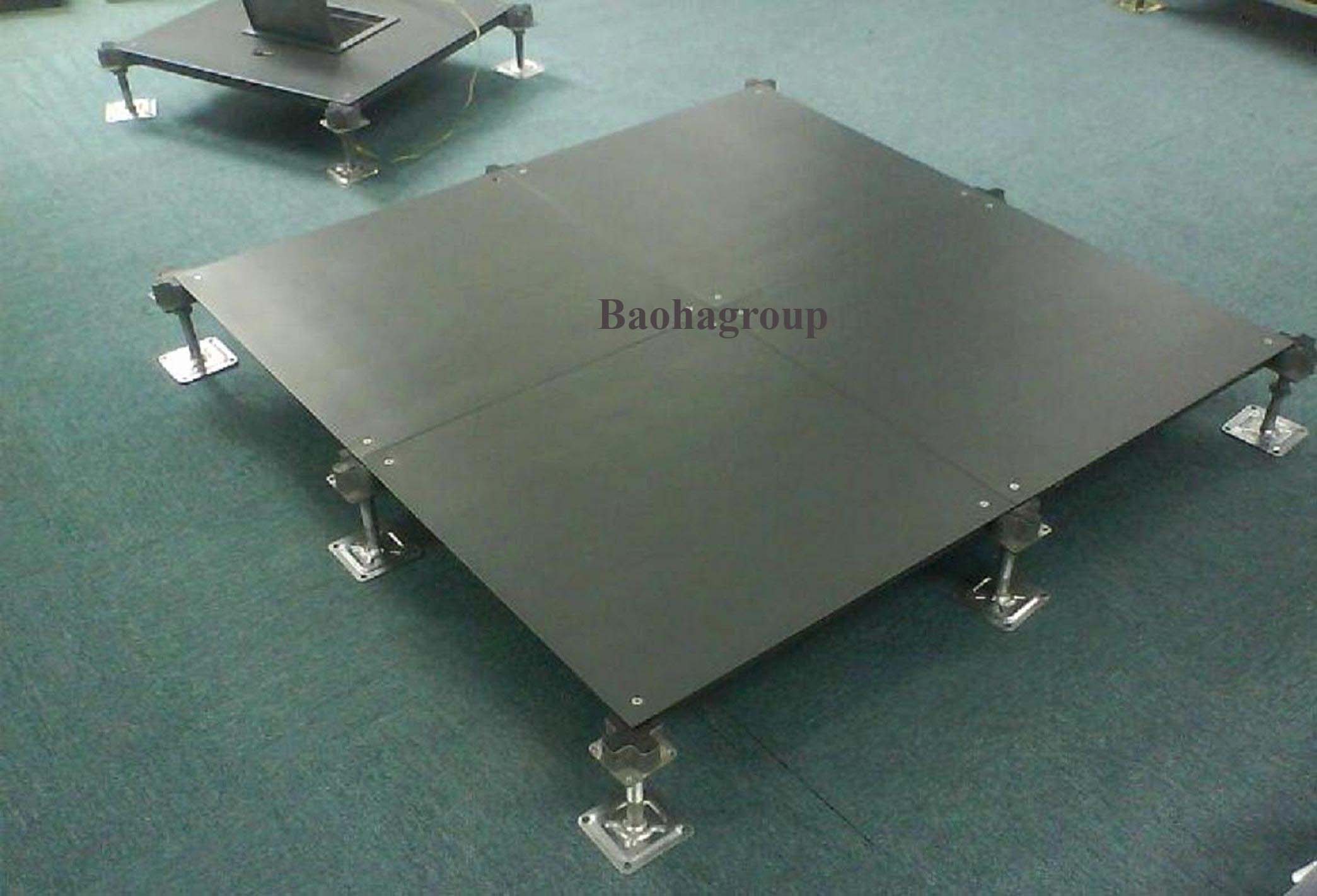

                                                                   MỘT SỐ HÌNH ẢNH SÀN NÂNG KỸ THUẬT OA/ BARE




BẢNG PHÂN LOẠI TẤM SÀN NÂNG OA/ BARE THEO TẢI TRỌNG

Hệ thống sàn nâng OA/ Bare CTLINK 500mm
Loại tấm Diễn giải Tải tập trung Concentrated Load (N) Tải tới hạn(N) Chiều cao tiêu chuẩn Trọng lượng (kG/m2)
OA700 500x500x28mm ≥ 2990 ≥8890 70~200 mm 36
OA800 500x500x28mm ≥ 3596 ≥10799 70~200 mm 36
OA1000 500x500x28mm ≥ 4498 ≥13494 70~200 mm 39.6




 BẢNG PHÂN LOẠI CHÂN ĐẾ/ THANH NGANG SÀN NÂNG KỸ THUẬT


Chân đế đầu nhôm đúc cho sàn nâng kỹ thuật OA/ Bare
Mã chân đế Chiều cao chân đế (mm) Tải ngang (kG) Tải đứng (18 kN) Đầu chân đế Thanh ren Bệ chân đế
OA-PST80 80 ± 20 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 100x100mm×2mm
OA-PST100 100 ± 20 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 100x100mm×2mm
OA-PST150 150 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 100x100mm×2mm
OA-PST200 200 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 16mm 100x100mm×2mm
OA-PST250 250 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST300 300 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST350 350 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST400 400 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST450 450 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm
OA-PST500 500 ± 25 50 Không bị phá hủy Ф80mm hình chữ thập Ф 22mm × 1.2mm 100x100mm×2mm





Bao Ha Group là đại diện phân phối độc quyền Hệ thống sàn nâng kỹ thuật (Raised Access Floor System) bao gồm Sàn nâng kỹ thuật khuôn thép lõi xi măng mặt phủ HPL chống tĩnh điện Anti-Static, Tấm sàn nâng Thông gió (Perforated raised Floor), Sàn nâng kỹ thuật Calcium Sulphate mặt phủ Conductive PVC/ Vinyl, Sàn nâng kỹ thuật nhôm đúc die-casting Aluminum, . . .

Toàn bộ sản phẩm Sàn nâng kỹ thuật của Bao Ha Group đều được kiểm nghiệm theo tiêu chuẩn CISCA, được cấp chứng chỉ chất lượng bởi cơ quan kiểm định độc lập  in logo/ thương hiệu trên từng sản phẩm sàn  nâng để tránh việc sử dụng hàng giả kém chất lượng.


Đội ngũ nhân công của chúng tôi được đào tạo chuyên sâu, có bề dày kinh nghiệm, đáp ứng được các tiêu chuẩn khắt khe về chất lượng thi công, lắp đặt sàn nâng kỹ thuật, tạo được sự tin cậy của nhiều khách hàng trên toàn quốc.

Vui lòng liên hệ ngay với chúng tôi để được báo giá sàn nâng kỹ thuật và thông số kỹ thuật cụ thể,

Hotline HN: 0902288875
Hotline HCM: 0902288843.
