Sàn nâng kỹ thuật OA600

Sàn nâng kỹ thuật OA600

Code: OA600
Giá: 750,000
Bảo hành: 05 năm
Kích thước: 600x0600x35mm
Trọng lượng: 13kg/ tấm
Đơn giá: 750,000/m2

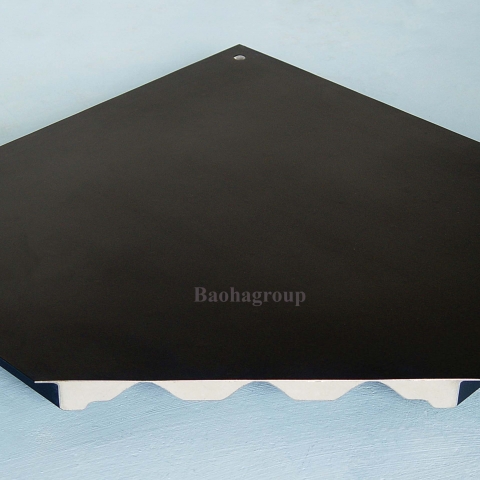

  • Tấm sàn nâng kỹ thuật khuôn thép lõi xi măng OA/ Bare 600x600x35mm, bề mặt tấm sàn nâng là tấm thép phẳng, loại thép siêu cứng. Tấm thép mặt đáy được thiết kế đặc biệt và khoa học, dập 64 hình quả bóng lõm và 19 gân nổi nhằm tăng cường khả năng chịu tải. Sau khi liên kết 2 tấm thép trên bằng phương pháp hàn điểm tự động, tấm sàn nâng OA/ Bare được xử lý loại dầu thân thiện môi trường và phủ sơn epoxy màu xám đen chống ăn mòn và phun lấp đầy phần rống tấm sàn nâng bởi xi măng nhẹ.

  • Mỗi tấm sàn nâng có 04 lỗ khóa góc.

Màu sắc

Sàn nâng kỹ thuật OA600
Sàn nâng kỹ thuật OA600

Thông số kỹ thuật

HỆ THỐNG SÀN NÂNG KỸ THUẬT OA/BARE 600MM

  • Sản phẩm: Hệ thống sàn nâng kỹ thuật khuôn thép lõi xi măng OA/ bare 600mm (600mm Network Raised Floor)

  • Kích thước: 600×600×35mm

  • Vật liệu: Thép + xi măng nhẹ

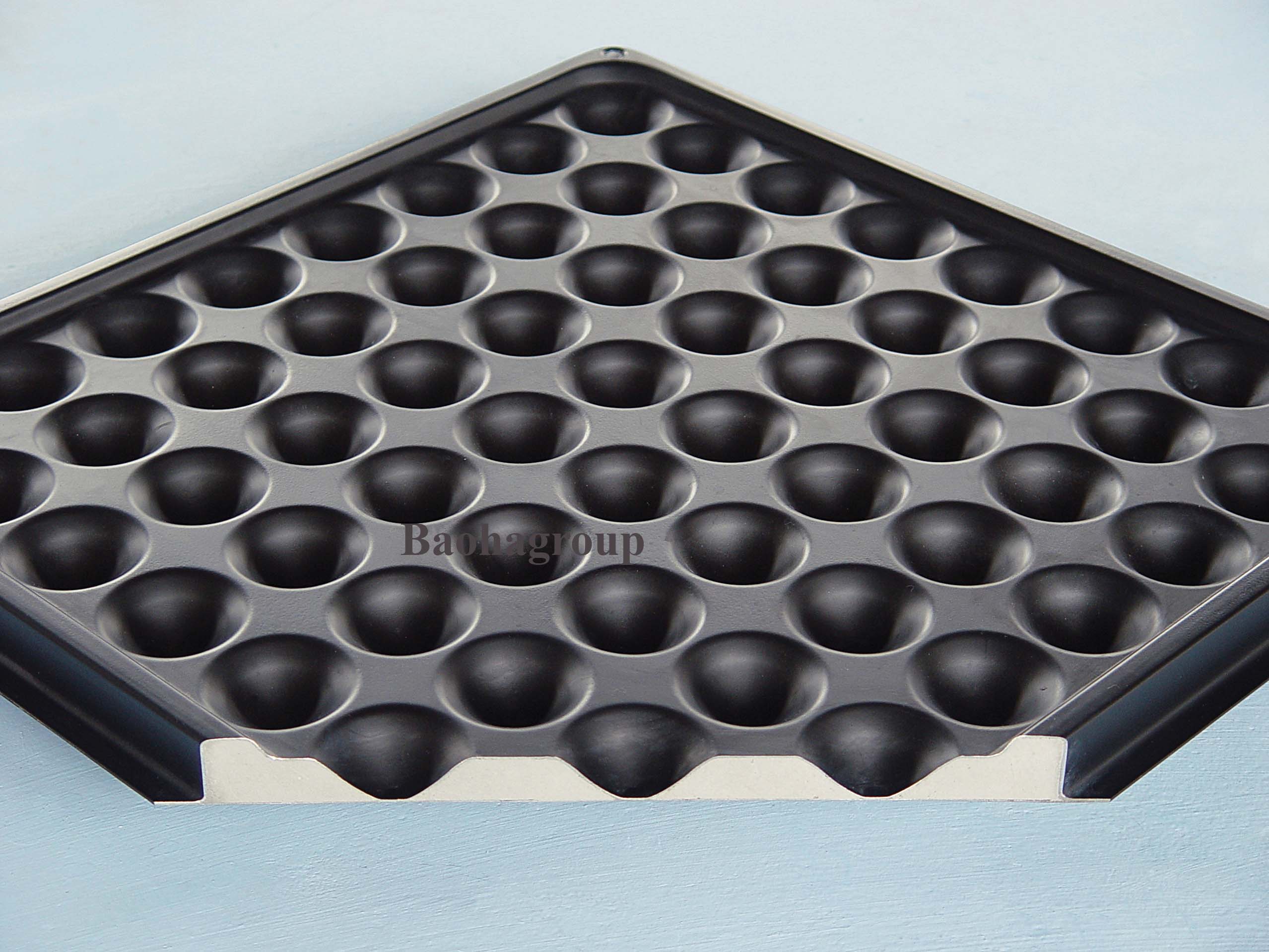

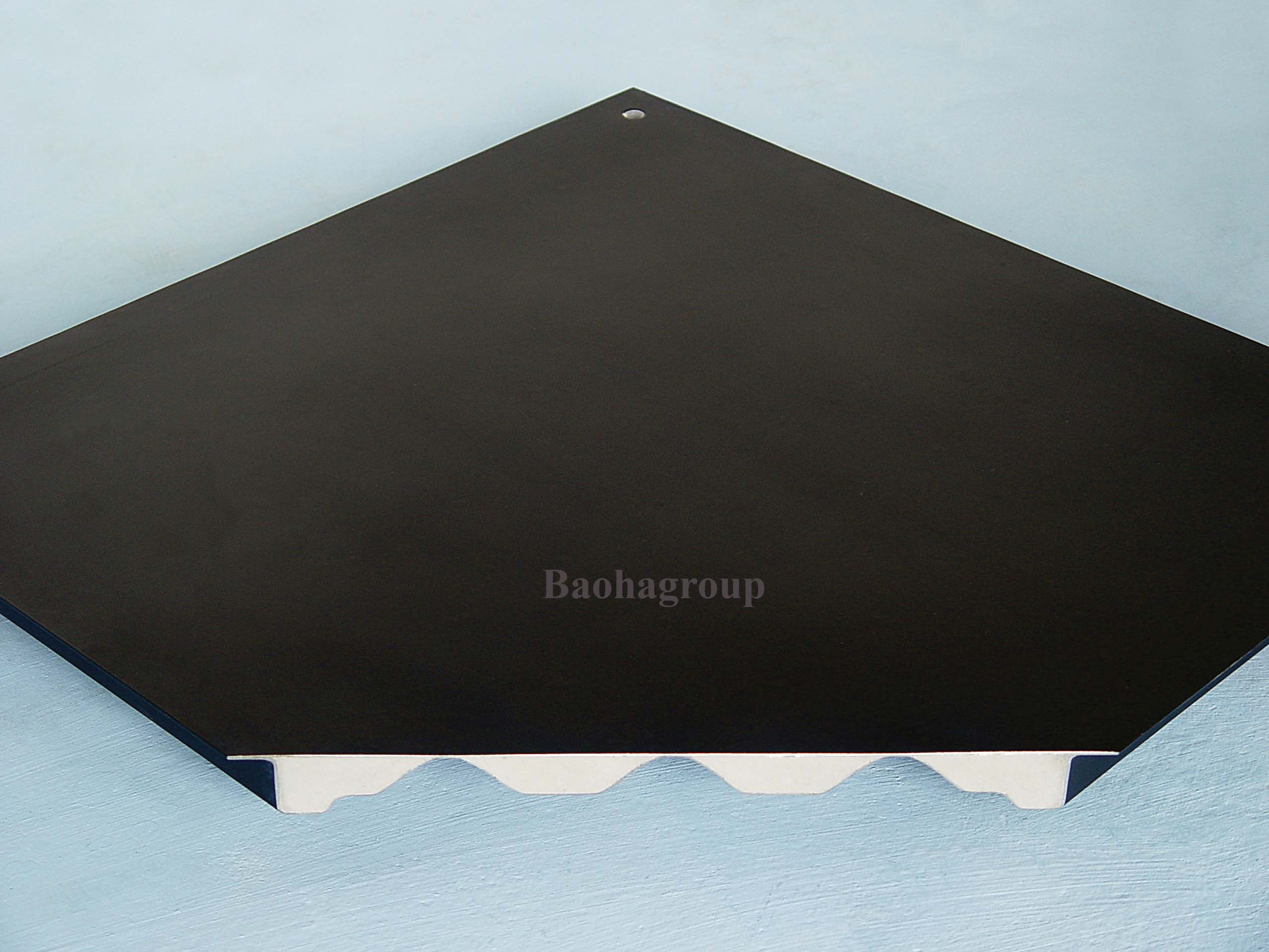

                                                MẶT CẮT TẤM SÀN NÂNG OA/ BARE 600MM

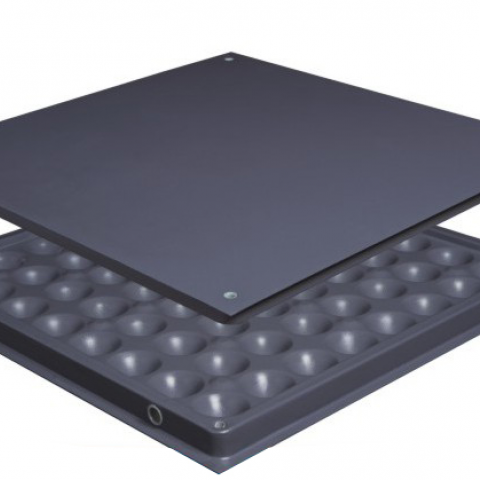

 Cấu tạo tấm sàn nâng OA 600mm:

Tấm sàn nâng khuôn thép lõi xi măng OA/ Bare bề mặt tấm sàn nâng là tấm thép phẳng, loại thép siêu cứng. tấm thép mặt đáy được thiết kế đặ biệt và khoa học, dập 64 hình quả bóng lõm và 19 gân nổi nhằm tăng cường khả năng chịu tải. Sau khi liên kết 2 tấm thép trên bằng phương pháp hàn điểm tự động, tấm sàn nâng OA/ Bare được xử lý loại dầu thân thiện môi trường và phủ sơn epoxy màu xám đen chống ăn mòn và phun lấp đầy phần rống tấm sàn nâng bởi xi măng nhẹ. Mỗi tấm sàn nâng có 04 lỗ khóa góc.

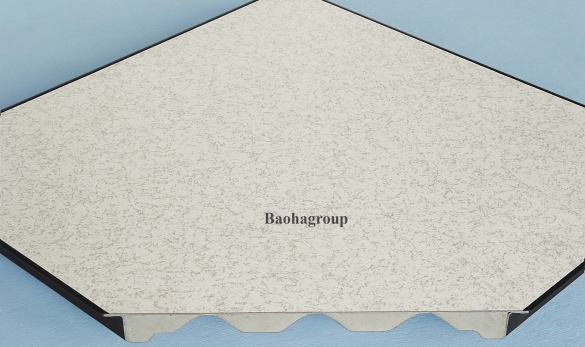

Sàn nâng kỹ thuật OA cùng hệ chân đế đỡ sàn được làm hoàn toàn bằng thép, Hệ chân đế đỡ sàn được mạ điện phân, chiều cao chân đế có thể điều chỉnh. Bề mặt sàn nâng có thể trang trí bằng thảm chống tĩnh điện hoặc các loại vật liệu khác. Sàn nâng OA/ Bare 600x600x35mm có khả năng chịu tải cao, chống cháy, chống ẩm và chống tĩnh điện.




Đặc điểm sàn nâng kỹ thuật OA/ BARE:

  • Tuổi thọ sử dụng cao, kích thước nhỏ gọn, linh hoạt thay đổi vị trí giữa các tấm sàn nâng, dễ bảo trì và có thể tái sử dụng.
  • Dễ dàng lắp đặt
  • Kết cấu hoàn toàn bằng thép, chống va đập, chống trầy xước, chống ăn mòn
  • Phạm vi điều chỉnh độ cao từ 35 ~ 800mm
  • Không gian rộng rãi cho hệ thống dây điện chạy dưới sàn nâng
  • Khả năng chịu tải nặng và chống cháy tuyệt vời


Ứng dụng sàn nâng kỹ thuật OA/ BARE:

  • Văn phòng
  • Phòng UPS
  • Phòng hệ thống (ngân hàng, công ty, nhà máy, . . . )
  • Phòng điều khiển (đập thủy điện, nhà máy điện, . . . )
  • Phòng tín hiệu (hệ thống tàu điện ngầm)
  • Phòng thí nghiệm
  • Phòng máy tính (trung tâm đào tạo, café internet, . . . )
  • Trung tâm điều khiển vệ tinh
  • Các nơi cần sửa đổi thường xuyên (Hội chợ, Showrooms, trang trí window gian hàng, . ..)


 CẤU TRÚC BÊN DƯỚI SÀN NÂNG OA/ BARE:

Chân đế sàn nâng được phân loại thành chân đế tiêu chuẩn, chân đế gia cố, chân đế siêu chắc, và chân đế chuyên dùng cho lắp đặt ram dốc. Độ dày bề mặt lớp mạ từ 4-12µm. Độ bám dính của lớp mạ có thể đạt mức cao nhất. Kiểm tra phun cát trong 72 giờ, không có hiện tượng ăn mòn.

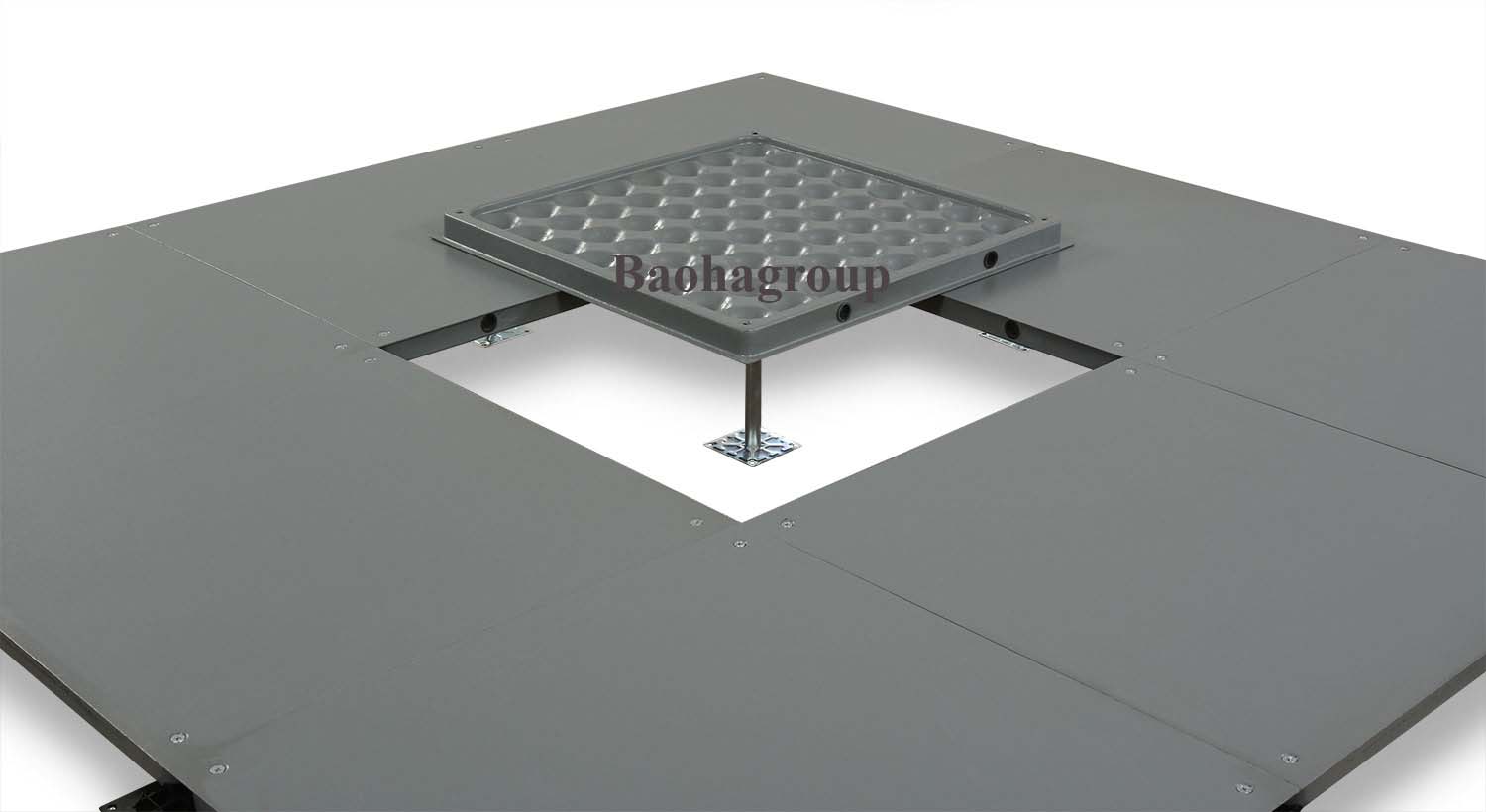

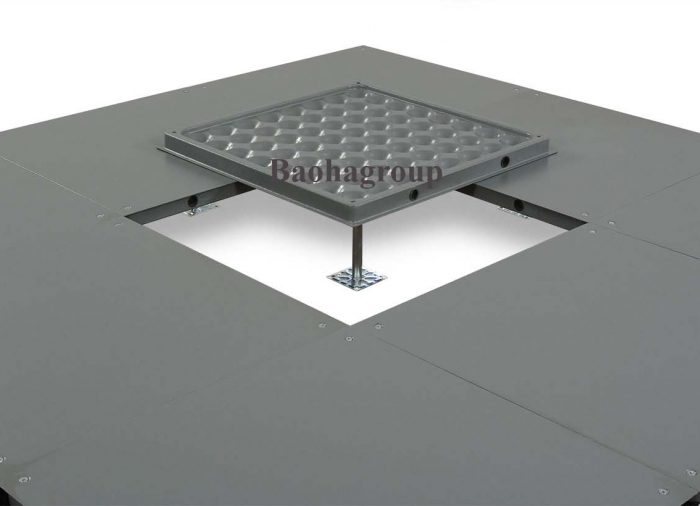

Hệ thống sàn nâng OA600 không dùng thanh ngang:

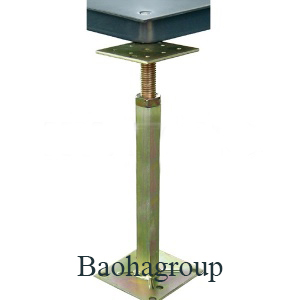

Chân đế sàn nâng - PTS 1

Thiết kế đặc biệt cho hệ thống sàn 610mm tiêu chuẩn Mỹ.
Sử dụng rộng rãi như là một loại chân tiêu chuẩn hoặc dùng
làm chân đế lắp đặt xung quanh tường.

Thông số
 sàn nâng:
  • Đầu chân đế bằng thép mạ điện phân, kích thước 75x75x3.0mm, đai ốc tăng chỉnh độ cao M18
  • Ống hộp vuông 22x22mm, dày 1.5mm
  • Bệ chân đế bằng thép mạ màu trắng kích thước ≥ 100x100mm, độ dày ≥ 2.5mm

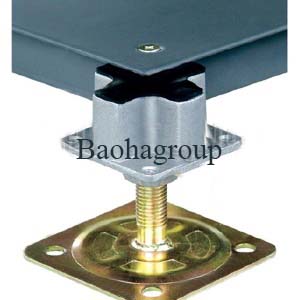

Chân đế sàn nâng - PTS 2

Thiết kế đặc biệt cho hệ thống tấm sàn 600mm.
Sử dụng như là một loại chân tiêu chuẩn

Thông số
 sàn nâng:
  • Đầu chân đế là loại nhôm đúc chia 04 múi, đai ốc M16
  • Bệ chân đế bằng thép mạ điện phân kích thước ≥ 100x100mm, độ dày ≥ 2.0mm

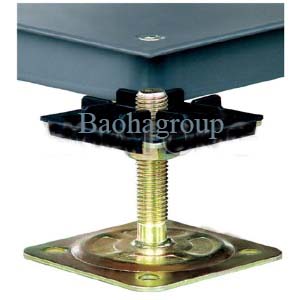

Chân đế sàn nâng - PTS 3

Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 130mm,
Sử dụng như là một loại chân tiêu chuẩn.

Thông số
 sàn nâng:
Đầu chân đế bằng thép mạ
điện phân, kích thước 75x75mm,
dày 3.0mm, đai ốc tăng chỉnh độ cao M16
Bệ chân đế bằng thép mạ
điện phân kích thước ≥ 100x100mm, độ dày ≥ 2.0mm
Mỗi chân đế cho phép điều chỉnh độ cao từ 15mm-25mm.





Chân đế sàn nâng - PTS 4

Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 150mm,
Sử dụng như là một loại chân tiêu chuẩn.

Thông số
 sàn nâng:
  • Đầu chân đế bằng thép mạ điện phân, kích thước 75x75x3.0mm
  • Ống tuýp loại 1: ống thép Ø22mm, dày 1.2mm, đai ốc M18
  • Ống tuýp loại 2: ống thép Ø25mm, dày 1.2/ 1.5mm, đai ốc M20
  • Ống tuýp loại 3: ống thép Ø32mm, dày 1.2/ 1.5/ 1.8mm, đai ốc M18
  • Bệ chân đế bằng thép mạ điện phân kích thước ≥ 100x100x 2.0mm
  • Mỗi chân đế cho phép điều chỉnh độ cao từ 25mm-45mm.



 Hệ thống sàn nâng OA600 dùng thanh ngang:


Chân đế sàn nâng - PTS 1

Thiết kế đặc biệt cho hệ thống sàn 610mm tiêu chuẩn Mỹ.
Sử dụng rộng rãi như là một loại chân tiêu chuẩn hoặc dùng
làm chân đế lắp đặt xung quanh tường.

Thông số
 sàn nâng:
  • Đầu chân đế bằng thép mạ điện phân, kích thước 75x75x3.0mm, đai ốc tăng chỉnh độ cao M18
  • Ống hộp vuông 22x22mm, dày 1.5mm
  • Bệ chân đế bằng thép mạ màu trắng kích thước ≥ 100x100mm, độ dày ≥ 2.5mm




Chân đế sàn nâng - PTS 3

Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 130mm,
Sử dụng như là một loại chân tiêu chuẩn.

Thông số
 sàn nâng:
Đầu chân đế bằng thép mạ
điện phân, kích thước 75x75mm,
dày 3.0mm, đai ốc tăng chỉnh độ cao M16
Bệ chân đế bằng thép mạ
điện phân kích thước ≥ 100x100mm, độ dày ≥ 2.0mm
Mỗi chân đế cho phép điều chỉnh độ cao từ 15mm-25mm.





Chân đế sàn nâng - PTS 4

Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 150mm,
Sử dụng như là một loại chân tiêu chuẩn.

Thông số
 sàn nâng:
  • Đầu chân đế bằng thép mạ điện phân, kích thước 75x75x3.0mm
  • Ống tuýp loại 1: ống thép Ø22mm, dày 1.2mm, đai ốc M18
  • Ống tuýp loại 2: ống thép Ø25mm, dày 1.2/ 1.5mm, đai ốc M20
  • Ống tuýp loại 3: ống thép Ø32mm, dày 1.2/ 1.5/ 1.8mm, đai ốc M18
  • Bệ chân đế bằng thép mạ điện phân kích thước ≥ 100x100x 2.0mm
  • Mỗi chân đế cho phép điều chỉnh độ cao từ 25mm-45mm.

Thanh ngang sàn nâng OA/ Bare 600mm


Thanh ngang sàn nâng được làm bằng thép hộp vuông mạ kẽm màu trắng tiêu chuẩn, thông thường được phân loại thành thanh ngang tiêu chuẩn, thanh ngang lỗ mở, thanh ngang dài. Bề mặt thanh ngang tiếp xúc với tấm sàn nâng có dán lớp đệm chống ồn.
  • Loại FS-STG-1173, Kích thước thanh ngang dài: 20x30x1173mm (dùng cho sàn nâng thép lõi xi măng và sàn nâng calium sulphate)
  • Loại FS-STG-570, Kích thước thanh ngang tiêu chuẩn: 20x30x570mm (dùng cho sàn nâng thép lõi xi măng và sàn nâng phủ ceramic)
Độ dày bề mặt lớp mạ từ 4-12µm. Độ bám dính của lớp mạ có thể đạt mức cao nhất. Kiểm tra phun cát trong 72 giờ, không có hiện tượng ăn mòn.





 thanh giằng ngang sàn nâng kỹ thuật hplthanh giằng ngang sàn nâng kỹ thuật hpl

               ST-570                                          ST-1170

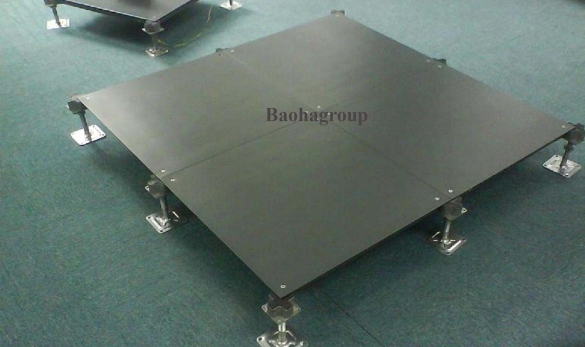

HÌNH ẢNH LẮP ĐẶT, THI CÔNG SÀN NÂNG OA/ BARE 600MM













BẢNG PHÂN LOẠI SÀN NÂNG OA/ BARE 600MM THEO TẢI TRỌNG


      TẢI TẬP TRUNG
  TẢI TỚI HẠN ĐỘ XIÊN TẢI ĐỒNG BỘ TẢI VA ĐẬP TẢI ĐỘNG
LOẠI 0.100"/2.5mm 0.080"/2.0mm 10 PASS 10K PASS
(lb) (kN) (lb) (kN) (lb) (kN) (lb/㎡) (kN/㎡) (lb) (kg) (lb.) (kN) (lb) (kN)
FS 700 2300 10.224 700 3.112 650 2.889 2500 11.113 100 45 650 2.889 450 2.000
FS 800 2600 11.558 800 3.556 750 3.334 2800 12.447 100 45 750 3.334 550 2.445
FS 1000 3300 14.669 1000 4.445 800 3.556 3500 15.558 150 68 800 3.556 600 2.667
FS 1250 3800 16.892 1250 5.557 1000 4.445 4000 17.781 250 68 1000 4.445 800 3.556
FS 1500 5000 22.226 1500 6.668 1250 5.557 5200 23.115 150 68 1250 5.557 1000 4.445
FS 2000 6000 26.672 2000 8.891 1500 6.668 6200 27.561 175 79 1500 6.668 1200 5.334



BẢNG PHÂN LOẠI CHÂN ĐẾ, THANH NGANG SÀN NÂNG KỸ THUẬTOA/ BARE 600MM


SÀN NÂNG THÉP LÕI XI MĂNG OA/ BARE  CHÂN ĐẾ/ THANH NGANG
Mã chân đế Chiều cao (mm) Tải ngang (kG) Tải đừng (18 kN) Đầu chân đế Ống tuýp Bệ chân đế
FS-L-PST80 80 ± 20 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST100 100 ± 20 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST150 150 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST200 200 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST250 250 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST300 300 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST350 350 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST400 400 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2mm 100x100x2.5mm
FS-L-PST450 450 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST500 500 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST550 550 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST600 600 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST650 650 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST700 700 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST750 750 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST800 800 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 125x125x3.0mm
FS-L-PST850 850 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
FS-L-PST900 900 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
FS-L-PST950 950 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
FS-L-PST1000 1000 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
FS-L-PST1050 1050 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
FS-L-PST1100 1100 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
FS-L-PST1150 1150 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
FS-L-PST1200 1200 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф 32mmx1.5mm 150x150x5.0mm
Mã thanh ngang Chiều dài Tải đứng (150 kG) Độ dày Thép hộp
FS-STG 570 mm Không bị phá hủy 1.0 mm 30x20 mm





Bao Ha Group là đại diện phân phối độc quyền Hệ thống sàn nâng kỹ thuật (Raised Access Floor System) bao gồm Sàn nâng kỹ thuật khuôn thép lõi xi măng mặt phủ HPL chống tĩnh điện Anti-Static, Tấm sàn nâng Thông gió (Perforated raised Floor), Sàn nâng kỹ thuật Calcium Sulphate mặt phủ Conductive PVC/ Vinyl, Sàn nâng kỹ thuật nhôm đúc die-casting Aluminum, . . .

Toàn bộ sản phẩm Sàn nâng kỹ thuật của Bao Ha Group đều được kiểm nghiệm theo tiêu chuẩn CISCA, được cấp chứng chỉ chất lượng bởi cơ quan kiểm định độc lập  in logo/ thương hiệu trên từng sản phẩm sàn  nâng để tránh việc sử dụng hàng giả kém chất lượng.


Đội ngũ nhân công của chúng tôi được đào tạo chuyên sâu, có bề dày kinh nghiệm, đáp ứng được các tiêu chuẩn khắt khe về chất lượng thi công, lắp đặt sàn nâng kỹ thuật, tạo được sự tin cậy của nhiều khách hàng trên toàn quốc.

Bao Ha Group tin tưởng rằng sản phẩm Sàn nâng kỹ thuật sẽ đem lại sự hợp tác dài lâu với mỗi khách hàng.



Vui lòng liên hệ ngay với chúng tôi để được báo giá sàn nâng kỹ thuật và thông số kỹ thuật cụ thể,
Hotline: HN 0902288875/ HCM 0902288843.
