Sàn nâng thép HPL Malaysia
-
Tấm sàn nâng kỹ thuật khuôn thép lõi xi măng, mặt phủ chống tĩnh điện Anti-Static HPL, được thiết kế theo dạng khuôn đúc từ vật liệu thép có cường độ chịu lực cao, tấm thép bọc bên trên bề mặt tấm sàn nâng có độ dày từ 0.6mm đến 1.5mm, tấm thép bọc mặt bên dưới của tấm sàn nâng có độ dày từ 0.8mm đến 2.0mm.
-
Tấm sàn nâng kỹ thuật chống tĩnh điện xuất xứ Malaysia là kết cấu sàn nhẹ, có khả năng tiêu âm, tạo nên những đặc tính riêng biệt.
-
Tấm sàn nâng kỹ thuật chống tĩnh điện Malaysia được thiết kế với cấu trúc chắc chắn, chính xác, có độ dung sai góc vuông là +0.25mm và dung sai phẳng là +0.375mm, với cách đo theo góc chéo ngang từ đỉnh sàn.
-
Tấm sàn nâng kỹ thuật Malaysia có thể được di dời dễ dàng với thiết bị tay hít nâng tấm sàn nâng của nhà sản xuất, các tấm sàn có thể linh hoạt hoán đổi vị trí cho nhau (ngoại trừ các tấm sàn nâng đã bị cắt).
-
Tấm sàn nâng được bảo vệ chống bị gỉ sét, do nhà sản xuất đã phủ 1 lớp phot phat ở mặt bên trong của tấm sàn cũng như phủ 1 lớp bột epoxy chống tĩnh điện ở mặt bên ngoài của tấm sàn nâng.
Màu sắc
Thông số kỹ thuật

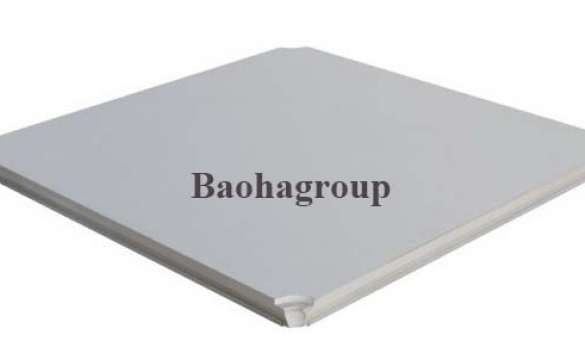

SÀN NÂNG KỸ THUẬT CTLINK KHUÔN THÉP LÕI XI MĂNG PHỦ HPL CHỐNG TĨNH ĐIỆN XUẤT XỨ MALAYSIA
- Tên sản phẩm: Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ chống tĩnh điện HPL Malaysia
- Kích thước: 600×600×35mm
- Vật liệu: Thép + xi măng nhẹ
Hãy tìm hiểu về sàn nâng kỹ thuật chống tĩnh điện HPL:
-
Tấm sàn nâng kỹ thuật khuôn thép lõi xi măng, mặt phủ chống tĩnh điện Anti-Static HPL, được thiết kế theo dạng khuôn đúc từ vật liệu thép có cường độ chịu lực cao, tấm thép bọc bên trên bề mặt tấm sàn nâng có độ dày từ 0.6mm đến 1.5mm, tấm thép bọc mặt bên dưới của tấm sàn nâng có độ dày từ 0.8mm đến 2.0mm.
-
Tấm sàn nâng kỹ thuật chống tĩnh điện xuất xứ Malaysia là kết cấu sàn nhẹ, có khả năng tiêu âm, tạo nên những đặc tính riêng biệt.
-
Tấm sàn nâng kỹ thuật chống tĩnh điện Malaysia được thiết kế với cấu trúc chắc chắn, chính xác, có độ dung sai góc vuông là +0.25mm và dung sai phẳng là +0.375mm, với cách đo theo góc chéo ngang từ đỉnh sàn.
-
Tấm sàn nâng kỹ thuật Malaysia có thể được di dời dễ dàng với thiết bị tay hít nâng tấm sàn nâng của nhà sản xuất, các tấm sàn có thể linh hoạt hoán đổi vị trí cho nhau (ngoại trừ các tấm sàn nâng đã bị cắt).
-
Tấm sàn nâng được bảo vệ chống bị gỉ sét, do nhà sản xuất đã phủ 1 lớp phot phat ở mặt bên trong của tấm sàn cũng như phủ 1 lớp bột epoxy chống tĩnh điện ở mặt bên ngoài của tấm sàn nâng.

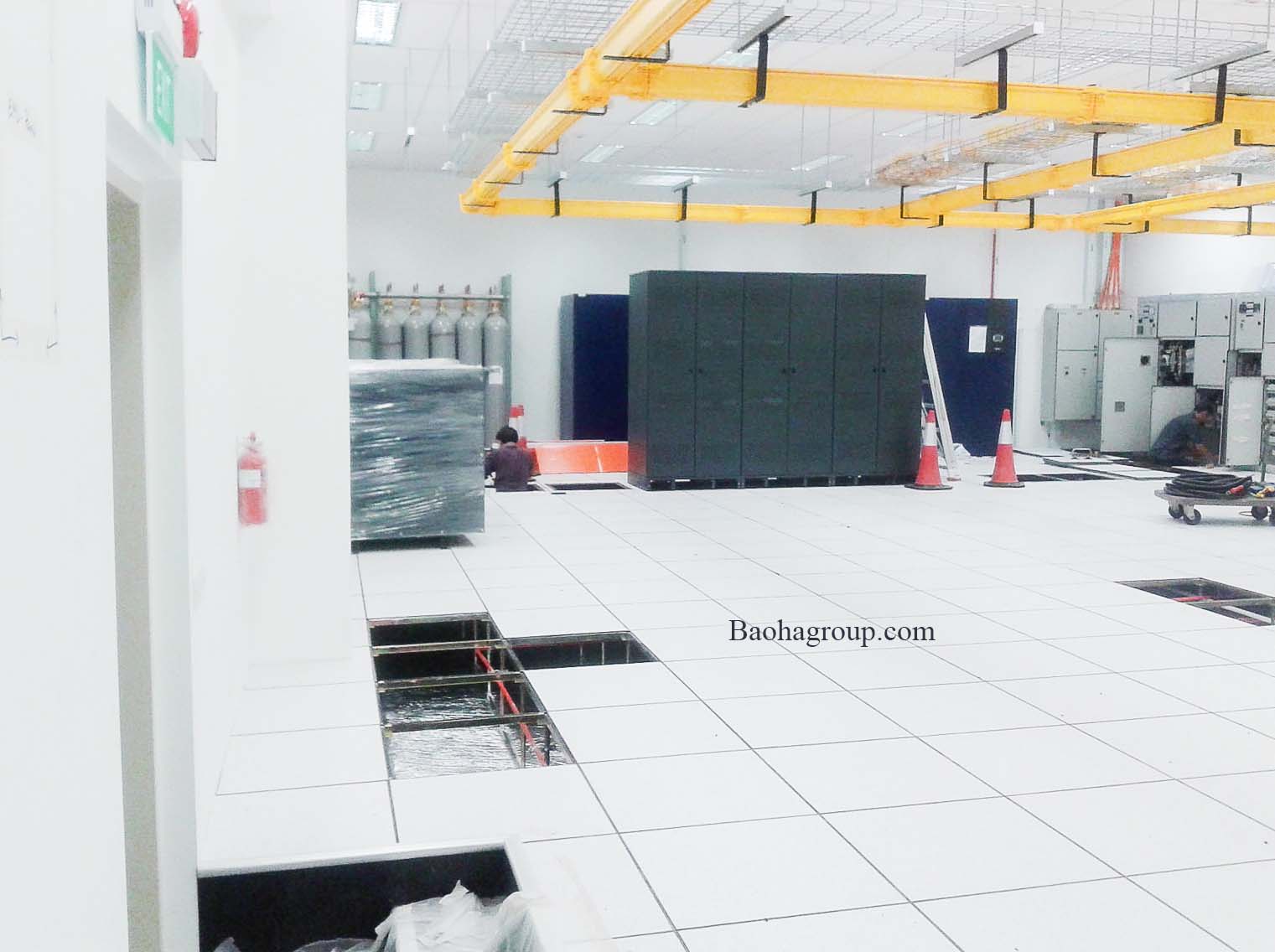

Lắp đặt Sàn nâng kỹ thuật cho phòng server máy chủ
Đặc điểm sàn nâng kỹ thuật:
- Thiết kế chuyên cho phòng sạch, phòng server máy chủ, trung tâm dữ liệu data center, phòng máy tính, phòng kỹ thuật
- Hiệu suất chịu tải lăn và tải tới hạn tuyệt vời
- Tấm sàn lõi xi măng nhẹ giúp cho tấm sàn nâng chắc, khoẻ và khả năng cách âm
- Tự do, linh hoạt di chuyển giữa các tấm sàn nâng
- Hoàn toàn chống cháy và đạt Chống cháy lan loại A
- Hoàn thiện sơn epoxy cathodic màu xám đen để bảo vệ tuổi thọ
Lĩnh vực ứng dụng của sàn nâng kỹ thuật
Phòng sạch, phòng server máy chủ, trung tâm dữ liệu data center, phòng máy tính, phòng kỹ thuật, phòng thiết bị điều khiển, phòng học được điều khiển bằng điện, những nơi có yêu cầu chống bụi và chống tĩnh điện, cũng như các lĩnh vực có yêu cầu gia tăng không gian lắp đặt thiết bị khácTham khảo các ứng dụng của sàn nâng kỹ thuật:
- Những điều cần khách hàng cần lưu ý khi bảo quản, bảo dưỡng sàn nâng kỹ thuật
- Ứng dụng Sàn nâng kỹ thuật cho Phòng sạch Cleanroom
- Giải pháp sàn nâng kỹ thuật thoát nhiệt tập trung cho trung tâm dữ liệu
- Giải pháp sàn nâng kỹ thuật cho phòng server, Data Center

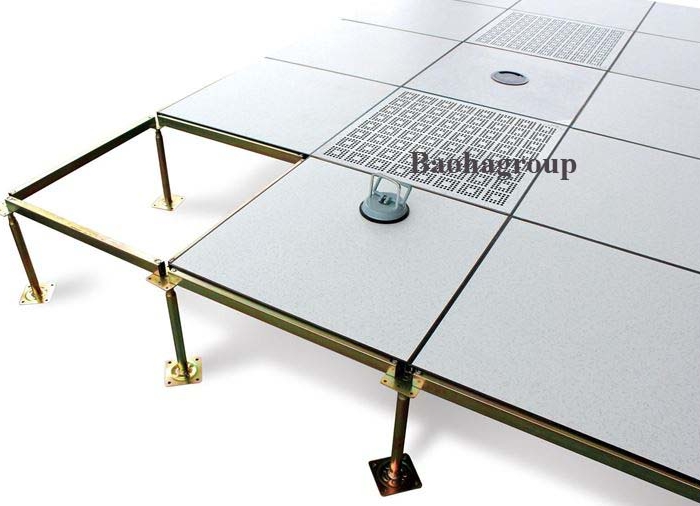

CẤU TRÚC BÊN DƯỚI SÀN NÂNG CHỐNG TĨNH ĐIỆN HPL MALAYSIA
Các mẫu chân đế của sàn nâng kỹ thuật chống tĩnh điện
Chân đế sàn nâng mã F-01
Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 130mm,Sử dụng như là một loại chân tiêu chuẩn.
Cấu tạo chân đế sàn nâng kỹ thuật:
- Đầu chân đế làm bằng thép tấm mạ màu trắng/ vàng, kích thước mặt bích 75mmx75mm, độ dày 3.0mm, đai ốc tăng chỉnh độ cao M16
- Bệ chân đế bằng thép tấm mạ màu trắng/ vàng, kích thước ≥ 100mmx100mm, độ dày ≥ 2.0mm
- Mỗi chân đế sàn nâng cho phép điều chỉnh độ cao từ 25mm-30mm.
Chân đế sàn nâng mã F-02
Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 600mm,.jpg)
Sử dụng như là một loại chân tiêu chuẩn.
Cấu tạo chân đế sàn nâng kỹ thuật:
- Đầu chân đế bằng thép tấm, mạ màu trắng, kích thước 75mmx75mm, độ dày 3.0mm
- Ống tuýp loại 1: bằng ống thép Ø22mm, dày 1.2mm/ 1.5mm/ 1.8mm
- Ống tuýp loại 2: bằng ống thép Ø25mm, dày 1.2mm/ 1.5mm/ 1.8mm
- Bệ chân đế bằng thép tấm, mạ màu trắng, kích thước 100mmx100mm, độ dày ≥ 2.0mm
- Mỗi chân đế sàn nâng cho phép điều chỉnh độ cao từ 25mm-30mm.
Chân đế sàn nâng mã F-03
Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện ≤ 1500mm,
Sử dụng như là một loại chân tiêu chuẩn.
Cấu tạo chân đế sàn nâng kỹ thuật:
- Đầu chân đế bằng thép tấm, mạ màu trắng, kích thước 75mmx75mm, độ dày 3.0mm
- Ống tuýp loại 2: ống thép Ø25mm, độ dày 1.2mm/ 1.5mm/ 1.8mm
- Ống tuýp loại 3: ống thép Ø32mm, độ dày 1.2mm/ 1.5mm/ 1.8mm
- Bệ chân đế bằng thép tấm, mạ màu trắng, kích thước 100mmx100mm hoặc 125mmx125mm, độ dày 2.0mm/ 2.5mm/ 3.0mm
- Mỗi chân đế sàn nâng cho phép điều chỉnh độ cao từ 25mm-45mm.
Các loại Thanh ngang của sàn nâng kỹ thuật chống tĩnh điện
Thanh ngang lắp đặt sàn nâng kỹ thuật được làm bằng thép hộp vuông mạ kẽm, màu trắng tiêu chuẩn, thông thường được phân loại thành thanh ngang tiêu chuẩn, thanh ngang lỗ mở và thanh ngang dài. Bề mặt thanh ngang tiếp xúc với tấm sàn nâng chống tĩnh điện được dán lớp đệm cao su chống ồn.- Loại thanh ngang ST1170, Kích thước thanh ngang dài: 20x30x1170mm (dùng cho sàn nâng thép lõi xi măng và sàn nâng calium sulphate)
- Loại thanh ngang ST570, Kích thước thanh ngang tiêu chuẩn: 20x30x570mm (dùng cho sàn nâng thép lõi xi măng và sàn nâng phủ ceramic)
- Loại thanh ngang ST540, Kích thước thanh ngang lỗ mở: 20x30x540mm (dùng cho sàn nâng lõi gỗ và sàn nâng calium sulphate)
.jpg)
ST570 ST1170 ST540
BẢNG PHÂN LOẠI SÀN NÂNG KỸ THUẬT THEO TẢI TRỌNG
|
|
|
|
TẢI TẬP TRUNG |
|
|
|
|
|
|
|
|
|||
|
|
TẢI TỚI HẠN |
ĐỘ XIÊN |
TẢI ĐỒNG BỘ |
TẢI VA ĐẬP |
TẢI ĐỘNG |
|||||||||
|
LOẠI |
0.100"/2.5mm |
0.080"/2.0mm |
10 PASS |
10K PASS |
||||||||||
|
（lb） |
（kN） |
（lb） |
（kN） |
（lb） |
（kN） |
（lb/㎡） |
(kN/㎡) |
（lb） |
(kg) |
（lb.） |
（kN） |
（lb） |
（kN） |
|
|
FS 700 |
2300 |
10.224 |
700 |
3.112 |
650 |
2.889 |
2500 |
11.113 |
100 |
45 |
650 |
2.889 |
450 |
2.000 |
|
FS 800 |
2600 |
11.558 |
800 |
3.556 |
750 |
3.334 |
2800 |
12.447 |
100 |
45 |
750 |
3.334 |
550 |
2.445 |
|
FS 1000 |
3300 |
14.669 |
1000 |
4.445 |
800 |
3.556 |
3500 |
15.558 |
150 |
68 |
800 |
3.556 |
600 |
2.667 |
|
FS 1250 |
3800 |
16.892 |
1250 |
5.557 |
1000 |
4.445 |
4000 |
17.781 |
250 |
68 |
1000 |
4.445 |
800 |
3.556 |
|
FS 1500 |
5000 |
22.226 |
1500 |
6.668 |
1250 |
5.557 |
5200 |
23.115 |
150 |
68 |
1250 |
5.557 |
1000 |
4.445 |
|
FS 2000 |
6000 |
26.672 |
2000 |
8.891 |
1500 |
6.668 |
6200 |
27.561 |
175 |
79 |
1500 |
6.668 |
1200 |
5.334 |
BẢNG PHÂN LOẠI CHÂN ĐẾ - THANH NGANG SÀN NÂNG KỸ THUẬT
|
SÀN NÂNG KỸ THUẬT THÉP LÕI XI MĂNG CTLINK – CHÂN ĐẾ/ THANH NGANG |
||||||
|
Mã chân đế |
Chiều cao (mm) |
Tải ngang (kG) |
Tải đừng (18 kN) |
Đầu chân đế |
Ống tuýp |
Bệ chân đế |
|
FS-L-PST80 |
80 ± 20 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST100 |
100 ± 20 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST150 |
150 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST200 |
200 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST250 |
250 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST300 |
300 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST350 |
350 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST400 |
400 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф25mmx1.2mm |
100x100x2.5mm |
|
FS-L-PST450 |
450 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST500 |
500 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST550 |
550 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST600 |
600 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST650 |
650 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST700 |
700 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST750 |
750 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST800 |
800 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
125x125x3.0mm |
|
FS-L-PST850 |
850 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
FS-L-PST900 |
900 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
FS-L-PST950 |
950 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
FS-L-PST1000 |
1000 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
FS-L-PST1050 |
1050 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
FS-L-PST1100 |
1100 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
FS-L-PST1150 |
1150 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
FS-L-PST1200 |
1200 ± 25 |
50 |
Không bị phá hủy |
75x75mmx3mm |
Ф 32mmx1.5mm |
150x150x5.0mm |
|
Mã thanh ngang |
Chiều dài |
Tải đứng (150 kG) |
Độ dày |
Thép hộp |
||
|
FS-STG |
570 mm |
Không bị phá hủy |
1.0 mm |
30x20 mm |
||
Sàn nâng CTLINK Malaysia đáp ứng các tiêu chuẩn quốc tế:
- Tiêu chuẩn MOB/PF2 PS/SPU, Tiêu chuẩn chịu tải CISCA(JS/T10796-96)
- Class 1 tiêu chuẩn Châu âu UNI EN 12825, Tiêu chuẩn chống cháy BS476 part 4:1970, Tiêu chuẩn chống cháy ASTM E84-01, Lan truyền lửa mức 0 và Mật độ khói mức 0.
Bao Ha Group là đại diện phân phối độc quyền Hệ thống sàn nâng kỹ thuật CTLINK(Raised Access Floor System) bao gồm Sàn nâng kỹ thuật chống tĩnh điện, Tấm sàn nâng Thông gió (Perforated raised Floor), Sàn nâng kỹ thuật Calcium Sulphate mặt phủ Conductive PVC/ Vinyl, Sàn nâng kỹ thuật nhôm đúc die-casting Aluminum, . . .
Toàn bộ sản phẩm Sàn nâng kỹ thuật của Bao Ha Group đều được kiểm nghiệm theo tiêu chuẩn CISCA, được cấp chứng chỉ chất lượng bởi cơ quan kiểm định độc lập và in logo/ thương hiệu trên từng sản phẩm sàn nâng để tránh việc sử dụng hàng giả kém chất lượng.
Đội ngũ nhân công của chúng tôi được đào tạo chuyên sâu, có bề dày kinh nghiệm, đáp ứng được các tiêu chuẩn khắt khe về chất lượng thi công, lắp đặt sàn nâng kỹ thuật, tạo được sự tin cậy của nhiều khách hàng trên toàn quốc.
Bao Ha Group tin tưởng rằng sản phẩm Sàn nâng kỹ thuật sẽ đem lại sự hợp tác dài lâu với mỗi khách hàng.
Vui lòng liên hệ ngay với chúng tôi để được báo giá sàn nâng kỹ thuật và thông số kỹ thuật cụ thể,
Hotline HN: 0902288875
Hotline HCM: 0902288843.
