HỘP Ổ CẮM ÂM SÀN NÂNG KỸ THUẬT: CÁC LOẠI VÀ CÁCH LẮP ĐẶT CHUẨN M&E

Hộp kỹ thuật âm sàn là giải pháp điện nhẹ thông minh, giúp giấu kín các kết nối điện và tín hiệu dưới hệ thống sàn nâng, trả lại không gian văn phòng tinh tế và an toàn. Tại Bảo Hà Group, chúng tôi cung cấp đa dạng các dòng hộp điện từ phổ thông đến cao cấp, đáp ứng mọi tiêu chuẩn khắt khe của kỹ sư cơ điện.

HỘP KỸ THUẬT ÂM SÀN LÀ GÌ? VAI TRÒ TRONG NỘI THẤT VĂN PHÒNG

Hộp kỹ thuật âm sàn (hay còn gọi là Floor Box/Hộp điện âm sàn) là thiết bị chứa các hạt ổ cắm (Module) như điện nguồn, mạng, thoại, HDMI... được lắp đặt chìm dưới bề mặt sàn. Khi không sử dụng, nắp hộp đóng lại phẳng với mặt sàn, đảm bảo an toàn cho người đi lại.

Trong các văn phòng hiện đại sử dụng sàn nâng kỹ thuật, việc sử dụng thiết bị này là bắt buộc để loại bỏ tình trạng dây điện chạy loằng ngoằng trên mặt đất (Spaghetti cabling), giảm thiểu nguy cơ vấp ngã và chập cháy.

PHÂN LOẠI THEO CHẤT LIỆU: NHÔM HAY ĐỒNG?

Khi lựa chọn Hộp kỹ thuật âm sàn, yếu tố đầu tiên chủ đầu tư quan tâm chính là chất liệu bề mặt. Điều này quyết định độ bền cơ học và tính thẩm mỹ của sản phẩm.

1. Hộp âm sàn Hợp kim Nhôm (Aluminum Alloy)

Đây là dòng sản phẩm phổ biến nhất, chiếm khoảng 70% thị phần tại các văn phòng hạng A, B.

• Đặc điểm: Được chế tạo từ nhôm đúc nguyên khối hoặc hợp kim nhôm cao cấp, bề mặt được xử lý Anode hóa màu bạc mờ (Silver) hoặc xám không gian.
• Ưu điểm: Trọng lượng nhẹ, khả năng chịu lực nén tốt, không bị oxy hóa hay xỉn màu theo thời gian. Màu sắc hiện đại, dễ phối với màu thảm văn phòng hoặc màu sàn Vinyl.
• Giá thành: Hợp lý, phù hợp với ngân sách của đa số dự án.

2. Hộp âm sàn bằng Đồng (Brass/Copper)

Dòng sản phẩm cao cấp dành cho các không gian sang trọng như phòng họp Ban giám đốc, khách sạn 5 sao hoặc sảnh lễ tân.

• Đặc điểm: Bề mặt làm bằng đồng thau màu vàng kim (Gold) sang trọng. Cầm rất nặng tay và chắc chắn.
• Ưu điểm: Tạo điểm nhấn thẩm mỹ tuyệt vời, mang lại vẻ đẹp cổ điển và đẳng cấp. Độ bền cơ học cực cao, chịu được va đập mạnh
• Nhược điểm: Giá thành cao hơn nhiều so với loại nhôm. Cần vệ sinh định kỳ để giữ độ bóng, tránh bị xuống màu do oxy hóa.

PHÂN LOẠI THEO CƠ CHẾ MỞ NẮP (OPENING MECHANISM)

Cơ chế đóng mở quyết định trải nghiệm người dùng hàng ngày. Tùy vào tần suất sử dụng, bạn có thể chọn loại Hộp kỹ thuật âm sàn phù hợp.

1. Loại Nắp bật (Pop-up Type)

• Cơ chế: Sử dụng hệ thống lò xo giảm chấn. Khi cần dùng, bạn chỉ cần nhấn nút lẫy, nắp hộp sẽ tự động bật lên từ từ.
• Ưu điểm: Thao tác nhanh, tiện lợi, nhìn rất công nghệ. Khi bật lên, nắp hộp che chắn bụi bẩn rơi vào ổ cắm.
• Lưu ý: Sau nhiều năm sử dụng, lò xo có thể bị yếu đi nếu mua phải hàng kém chất lượng. Tuy nhiên, hàng chính hãng tại Bảo Hà Group luôn đảm bảo độ bền lò xo trên 10.000 lần bật.

2. Loại Nắp trượt/Nắp mở (Slide/Flip Type)

• Cơ chế: Người dùng dùng tay kéo nắp trượt vào trong hoặc lật nắp lên thủ công. Khi cắm dây xong, nắp có thể đậy lại (nhờ khe hở nhỏ cho dây đi qua) giúp mặt sàn phẳng phiu ngay cả khi đang sử dụng
• Ưu điểm: Độ bền cơ học "nồi đồng cối đá" vì không phụ thuộc vào lò xo. Giấu dây tốt hơn, tránh việc người đi qua đá vào phích cắm.
• Ứng dụng: Rất thích hợp cho các vị trí cố định ít rút ra cắm vào như bàn làm việc nhân viên.

LỰA CHỌN DUNG LƯỢNG MODULE (CAPACITY)

"Module" hay "Hạt" là đơn vị tính số lượng thiết bị có thể lắp trong một Hộp kỹ thuật âm sàn. Việc tính toán đúng số lượng module giúp tiết kiệm chi phí và không gian.

Loại nhỏ (3-4 Modules)

• Cấu hình: Thường lắp được 2 ổ cắm điện đôi 3 chấu đa năng, hoặc 1 ổ điện + 1 ổ mạng + 1 ổ thoại.
• Kích thước: Khoảng 120x120mm.
• Ứng dụng: Dành cho từng vị trí làm việc cá nhân (Workstation). Mỗi nhân viên 1 hộp là đủ dùng.

Loại lớn (6-8 Modules hoặc hơn)

• Cấu hình: Lắp được 3-4 ổ điện, kết hợp cổng HDMI, VGA để trình chiếu, cổng USB sạc nhanh, cổng Audio...
• ​Kích thước: Lớn hơn, hình chữ nhật.
• Ứng dụng: Dành cho bàn họp lớn (Meeting table), nơi có nhiều người cùng sử dụng thiết bị một lúc.

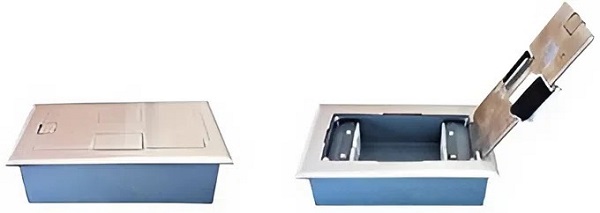

Đa dạng module từ ổ cắm điện, hạt mạng RJ45 đến cổng HDMI, dễ dàng tùy biến theo nhu cầu.

HƯỚNG DẪN LẮP ĐẶT HỘP KỸ THUẬT ÂM SÀN (STEP-BY-STEP)

Dưới góc nhìn của một Kỹ sư M&E, việc lắp đặt Hộp kỹ thuật âm sàn lên hệ thống sàn nâng dễ dàng hơn nhiều so với sàn bê tông truyền thống, nhưng đòi hỏi sự chính xác cao độ.

Bước 1: Xác định vị trí và Đánh dấu (Marking)

• Xác định vị trí bàn làm việc trên bản vẽ Layout.
• Quan trọng: Kiểm tra hệ khung xương sàn nâng bên dưới. Tuyệt đối KHÔNG được đặt hộp điện trùng vào vị trí đầu nấm chân đế hoặc thanh giằng. Hộp điện phải nằm gọn trong lòng tấm sàn hoặc tránh xương chịu lực.
• Dùng bút chì và thước kẻ vẽ khuôn lỗ cắt lên bề mặt tấm sàn theo kích thước đế âm (thường nhà sản xuất sẽ cho kèm tờ giấy rập khuôn).

Bước 2: Cắt lỗ tấm sàn (Cutting)

Đây là bước cần kỹ năng nhất, đặc biệt với tấm sàn lõi xi măng vỏ thép.

• Khoan 4 lỗ mồi tại 4 góc của hình chữ nhật đã vẽ (mũi khoan 10-12mm).
• Dùng máy cưa lọng (Jigsaw) với lưỡi cắt kim loại chuyên dụng, đưa vào lỗ mồi và cắt theo đường kẻ.
• Lưu ý: Cắt cẩn thận để không làm mẻ lớp bề mặt HPL. Sau khi cắt, dùng dũa mài sạch ba via sắc nhọn để tránh đứt tay khi lắp đặt.

Bước 3: Đấu nối dây điện (Wiring)

• Kéo dây điện nguồn và dây tín hiệu (mạng/thoại) từ dưới gầm sàn lên qua lỗ vừa cắt.
  Tháo rời các module ra khỏi đế hộp để đấu dây cho dễ.
  Tuốt đầu dây, đấu vào các hạt module. Lưu ý: Siết ốc thật chặt để tránh move tia lửa điện gây nóng chảy hạt ổ cắm. Dây mạng phải bấm chuẩn (thường là chuẩn B) và test thông mạng trước khi lắp cố định.

Bước 4: Cố định hộp vào sàn (Fixing)

• Đặt đế hộp Hộp kỹ thuật âm sàn vào lỗ cắt.
• Hầu hết các loại hộp âm sàn nâng đều có cơ chế "ngàm kẹp" (Clamps) hoặc vít siết. Dùng tua vít siết chặt các ốc để ngàm kẹp bung ra, bám chặt vào mặt dưới của tấm sàn nâng.
• Đảm bảo mặt nắp hộp phẳng hoặc chỉ cao hơn mặt sàn khoảng 1-2mm (tùy loại gờ) để đảm bảo thẩm mỹ.

Bước 5: Hoàn thiện và Kiểm tra (Testing)

• Lắp lại các module vào khung hộp. Đậy nắp và thử cơ chế bật/trượt xem có trơn tru không.
• Dùng bút thử điện kiểm tra nguồn và máy test mạng kiểm tra tín hiệu lần cuối.

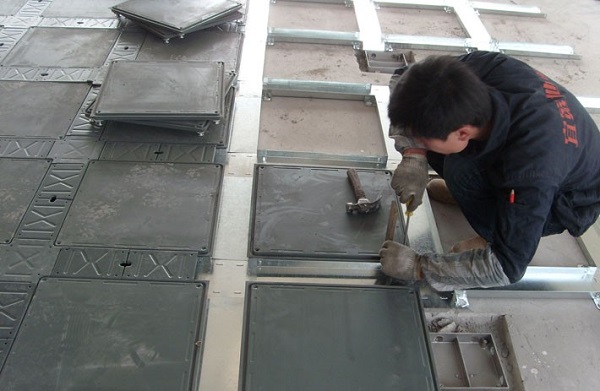

Sử dụng máy cưa lọng để tạo lỗ cắt chính xác, đảm bảo hộp điện lắp vừa khít và chắc chắn.

NHỮNG LỖI THƯỜNG GẶP VÀ CẢNH BÁO AN TOÀN

Trong quá trình bảo trì các tòa nhà, tôi thường gặp những lỗi sơ đẳng khi lắp Hộp kỹ thuật âm sàn khiến tuổi thọ thiết bị giảm sút nghiêm trọng:

1. Cắt lỗ quá rộng

Thợ thi công đo đạc không kỹ, cắt lỗ rộng hơn kích thước đế hộp.

• Hậu quả: Ngàm kẹp không bám được vào sàn. Hộp điện bị lỏng lẻo, khi rút phích cắm thì... nhấc cả cái hộp lên theo.
• Khắc phục: Phải đo chính xác kích thước "lọt lòng" (Cut-out dimension) chứ không phải kích thước mặt nắp.

2. Quên tiếp địa (Earthing)

Sàn nâng là hệ thống kim loại, vỏ hộp điện cũng là kim loại (nhôm/đồng).

• Quy chuẩn: Bắt buộc phải đấu dây tiếp địa (dây te - vàng xanh) vào vỏ hộp và hạt ổ cắm 3 chấu. Điều này đảm bảo an toàn tuyệt đối cho người dùng nếu có rò rỉ điện.

3. Lắp đặt tại nơi dễ bị nước tạt

Mặc dù có nắp che, nhưng chuẩn chống nước của các loại hộp này thường chỉ là IP44 (chống nước bắn nhẹ).

• Cảnh báo: Không lắp hộp điện ngay dưới vị trí bình nước uống nóng lạnh hoặc gần khu vực Pantry rửa cốc chén. Nước đổ vào có thể gây chập cháy cả hệ thống điện sàn.

TẠI SAO NÊN MUA HỘP ĐIỆN TẠI BẢO HÀ GROUP?

Giữa thị trường vàng thau lẫn lộn, Bảo Hà Group cam kết mang đến giá trị thực cho khách hàng:

1. Hàng chính hãng: Chúng tôi phân phối các thương hiệu uy tín như SinoAmigo, Panasonic, Tenko... với đầy đủ CO/CQ chứng minh nguồn gốc.
2. Đầy đủ phụ kiện: Hộp điện bán ra luôn đi kèm đầy đủ đế âm, ốc vít và các hạt module theo yêu cầu, không bắt khách hàng phải đi mua gom lắt nhắt.
3. Tư vấn kỹ thuật: Đội ngũ kỹ sư của chúng tôi sẽ tư vấn loại Hộp kỹ thuật âm sàn phù hợp nhất với chiều cao gầm sàn và công năng sử dụng của bạn.

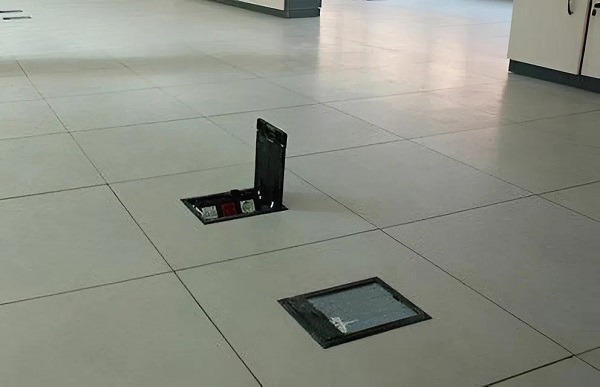

Sản phẩm lắp đặt hoàn thiện, đảm bảo tính thẩm mỹ và tiện dụng cho không gian làm việc.

GIẢI ĐÁP THẮC MẮC VỀ HỘP KỸ THUẬT ÂM SÀN

Tôi có thể tự thay đổi các hạt module bên trong không?

Hoàn toàn được. Các loại Hộp kỹ thuật âm sàn hiện nay đều thiết kế dạng Modular. Bạn có thể tháo hạt mạng ra để thay bằng hạt HDMI hoặc hạt USB sạc tùy theo nhu cầu thay đổi của văn phòng.

Hộp điện có chịu được sức nặng khi người dẫm lên không?

Với các loại hộp chất liệu Hợp kim nhôm hoặc Đồng đúc tiêu chuẩn tại Bảo Hà, chúng chịu được lực dẫm đạp của người bình thường (khoảng 80-100kg) mà không bị móp méo hay vỡ nắp. Tuy nhiên, tránh để các vật nặng nhọn rơi trực tiếp vào mặt nắp.

Lắp hộp điện âm sàn có làm yếu tấm sàn nâng không?

Việc khoét lỗ có làm giảm nhẹ khả năng chịu tải của tấm sàn. Tuy nhiên, nếu kích thước lỗ cắt hợp lý (dưới 20% diện tích tấm) và không cắt vào xương chịu lực chính, tấm sàn vẫn đảm bảo an toàn. Với các vị trí đặt thiết bị quá nặng, chúng tôi khuyến nghị gia cố thêm chân đế phụ bên dưới hộp điện.
